Cycles d'usinage ligne à ligne
Vue d’ensemble

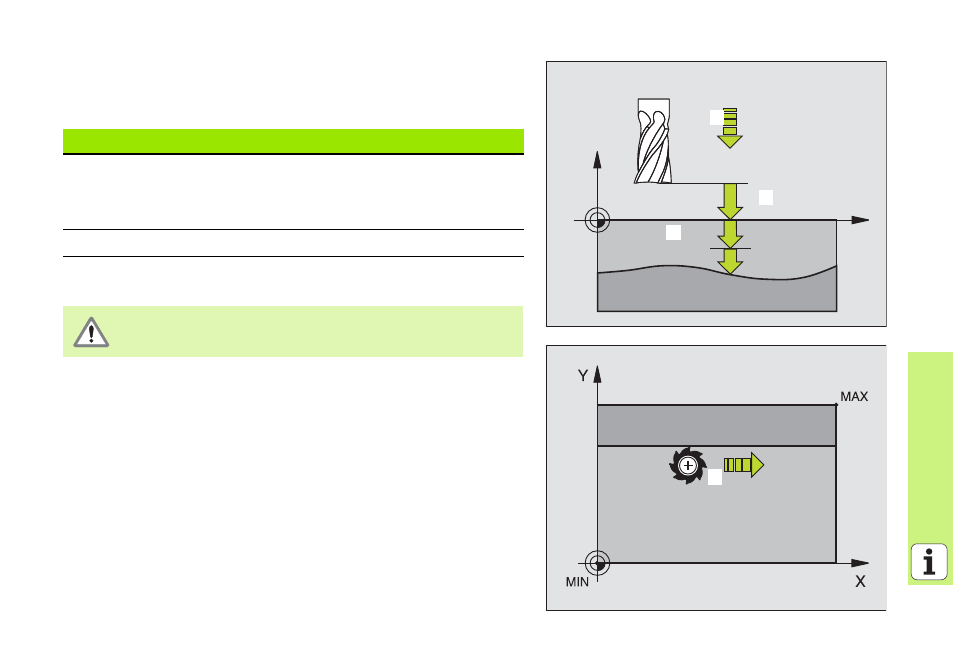

EXECUTION DE DONNEES 3D (cycle 14)
8 CYCL DEF: Sélectionner le cycle 30 EXECUTION DE DONNEES 3D
8 Nom du programme de données digitalisées
8 Zone point MIN
8 Zone point MAX
8 Distance d'approche: 1
8 Profondeur de passe: 2
8 Avance plongée en profondeur: 3
8 Avance: 4
8 Fonction auxiliaire M.
Cycles disponibles
30 EXECUTION DE DONNEES 3D Page 85
230 LIGNE A LIGNE Page 86
231 SURFACE REGULIERE Page 87
232 SURFACAGE Page 88
Le cycle requiert l'utilisation d'une fraise avec denture
frontale (DIN 844)!
X
Z
13
11
12
14
