HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuel (Page 48)

48
Cycle
s
d’
u
s
in
age
d
e
trous
et
fil
e
ts

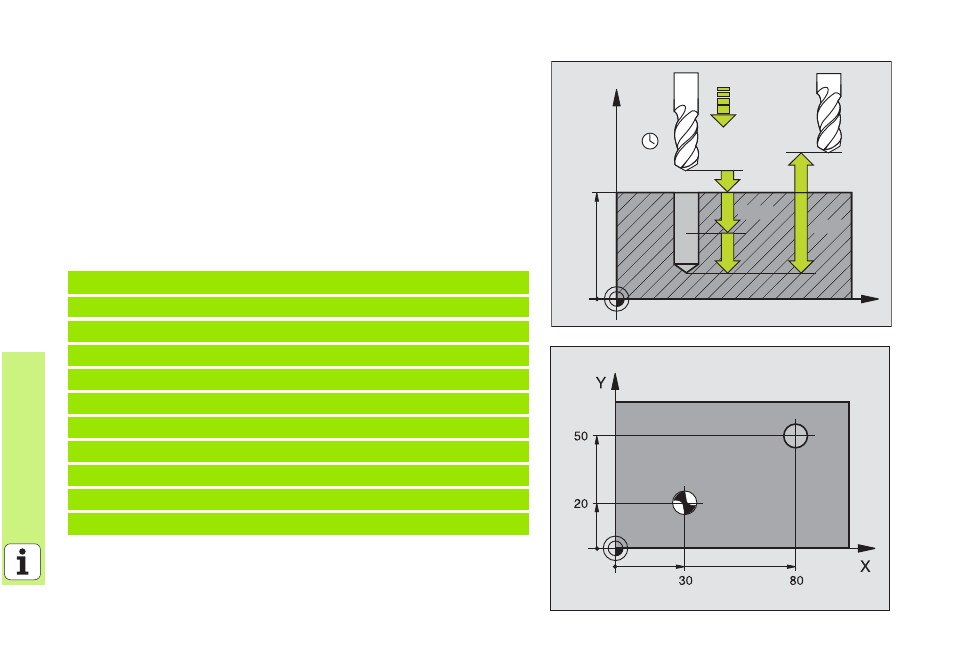

PERCAGE (cycle 200)
8 CYCL DEF: Sélectionner le cycle 200 PERCAGE
8 Distance d’approche: Q200
8 Profondeur: Distance entre surface de la pièce et fond du trou: Q201
8 Avance plongée en profondeur: Q206
8 Profondeur de passe: Q202
8 Temporisation en haut: Q210
8 Coordonnée surface pièce: Q203
8 Saut de bride: Q204
8 Temporisation au fond: Q211
11 CYCL DEF 200 PERÇAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
Q211=0.1 ;TEMPO. AU FOND
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
