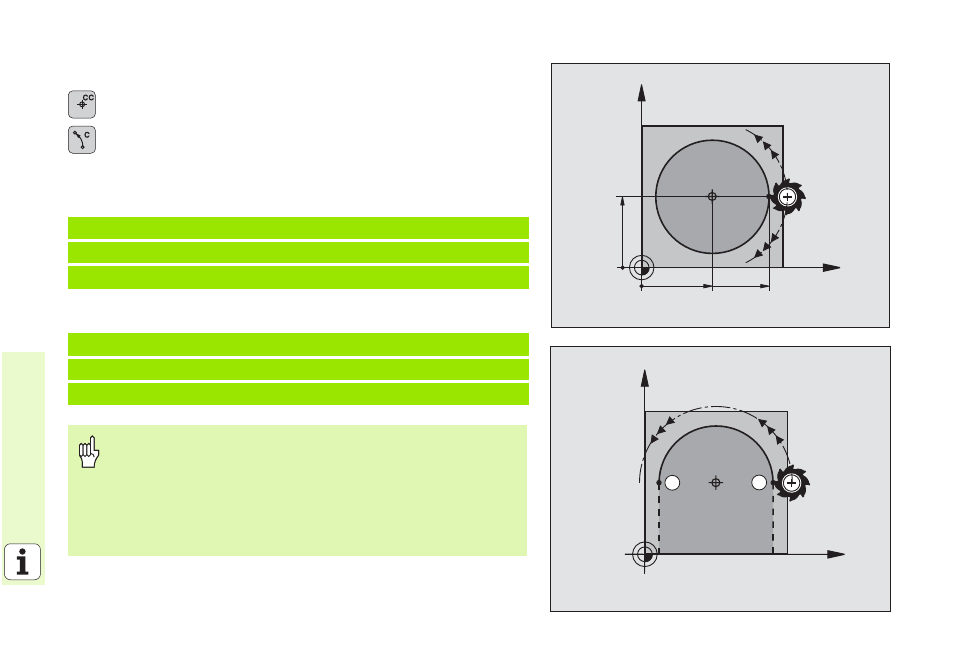

Trajectoire circulaire autour du centre de cercle CC
8 Coordonnées du centre de cercle CC
8 Coordonnées du point final de l'arc de cercle
8 Sens de rotation DR
C et CP permettent de programmer un cercle entier dans une séquence.
En coordonnées cartésiennes
En coordonnées polaires
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
„
Définir le pôle CC avant de programmer les coordonnées
polaires!
„ Ne programmer le pôle CC qu'en coordonnées
cartésiennes!
„ Le pôle CC reste actif jusqu'à ce que vous programmiez un
nouveau pôle CC!
„ Le point final du cercle ne peut être défini qu'avec PA!
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
