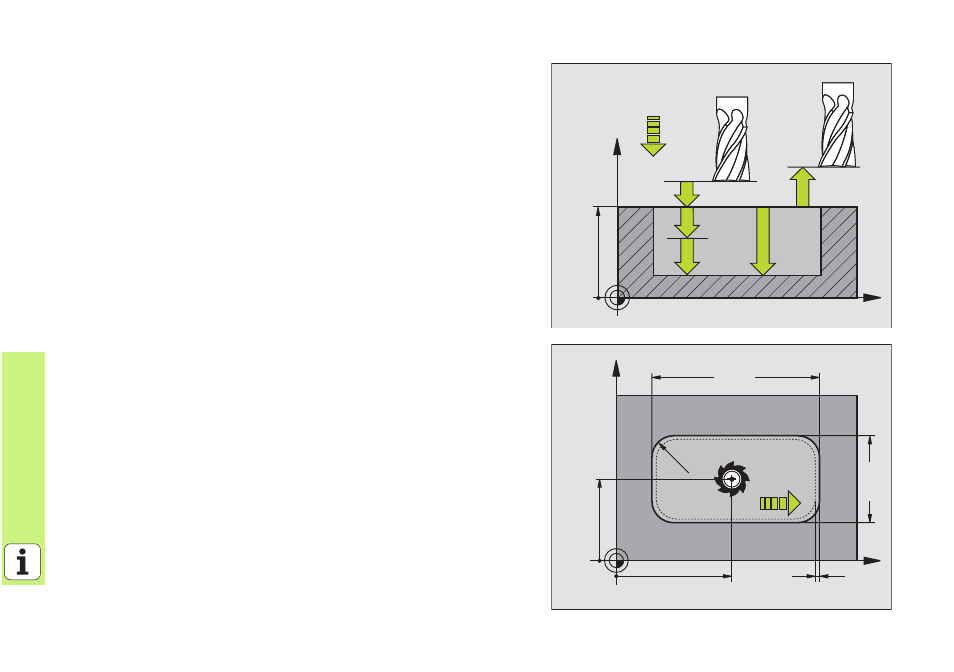

FINITION DE POCHE (cycle 212)
8
CYCL DEF: Sélectionner le cycle 212 FINITION DE POCHE
8
Distance d'approche: Q200
8
Profondeur: Distance entre la surface de la pièce et le fond de la
poche: Q201
8
Avance plongée en profondeur: Q206
8
Profondeur de passe: Q202
8
Avance fraisage: Q207
8
Coordonnée surface pièce: Q203
8
Saut de bride: Q204
8
Centre 1er axe: Q216
8
Centre 2ème axe: Q217
8
1er côté: Q218
8
2ème côté: Q219
8
Rayon d'angle: Q220
8
Surépaisseur 1er axe: Q221
La TNC pré-positionne automatiquement l'outil dans l'axe d'outil et dans
le plan d'usinage. Si la valeur de Profondeur de passe est supérieure ou
égale à la valeur Profondeur, l'outil se déplace en une passe à la
profondeur.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
