HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manuel (Page 29)

29
Fo
nctio
n
s de con
tou
rn
ag
e

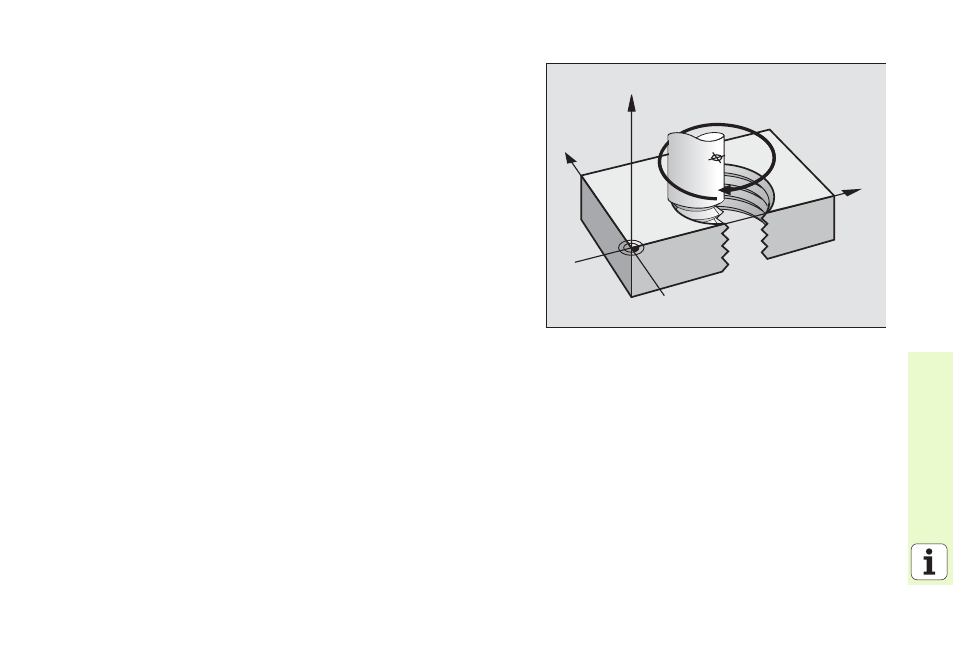

Hélice (en coordonnées polaires seulement)
Calculs (fraisage de bas en haut)
Nombre de passes: n Rotations + dépassement de course en
début et en fin de filet
Hauteur totale: h Pas de vis P x nombre de rotations n
Angle polaire incr.: IPA Nombre de rotations n x 360°
Angle initial: PA Angle en début de filet + angle pour
dépassement de course
Coord. de départ: Z Pas de vis P x (rotations + dépassement
de course en début de filet)
Y
X
Z
CC
