Fonctions de contournage
Fonctions de contournage pour séquences de positionnement
Convention
Lors de la programmation d'un déplacement d'outil, on part toujours du
principe que c'est l'outil qui se déplace tandis que la pièce reste
immobile.
Introduction des positions nominales
Les positions nominales peuvent être introduites en coordonnées
cartésiennes ou polaires – aussi bien en absolu qu'en incrémental ou en
mixant l'absolu et l'incrémental.
Contenu de la séquence de positionnement
Une séquence de positionnement complète comprend:
„ Fonction de contournage
„ Coordonnées du point final de l'élément de contour (position nominale)
„ Correction de rayon RR/RL/R0
„ Avance F
„
Fonction auxiliaire M

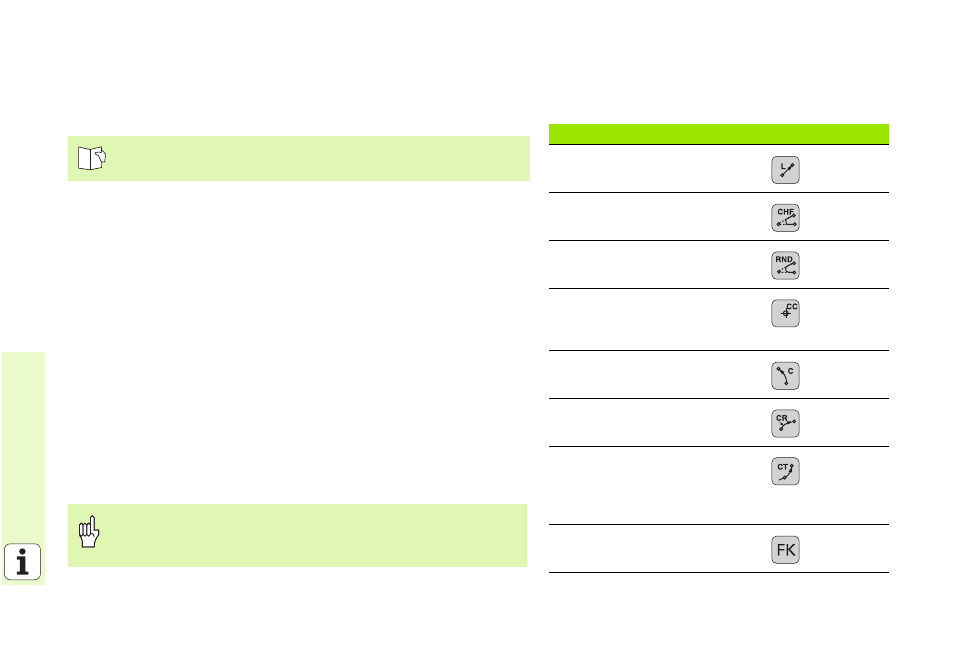

Fonctions de contournage
Droite Page 23
Chanfrein entre deux droites Page 24
Arrondi d’angle Page 25
Introduire le centre de cercle
ou les coordonnées
polaires Page 26
Trajectoire circulaire autour
du centre de cercle CC Page 26
Trajectoire circulaire avec
indication du rayon Page 27
Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent Page 28
Programmation flexible de
contours FK Page 31
Cf. „Programmation: Programmer les contours“.
Au début d'un programme d'usinage, l'outil doit toujours être
positionné de telle manière qu'il ne puisse en aucun cas
endommager l'outil ou la pièce.
