23
Fo
nctio
n
s de con
tou
rn
ag
e

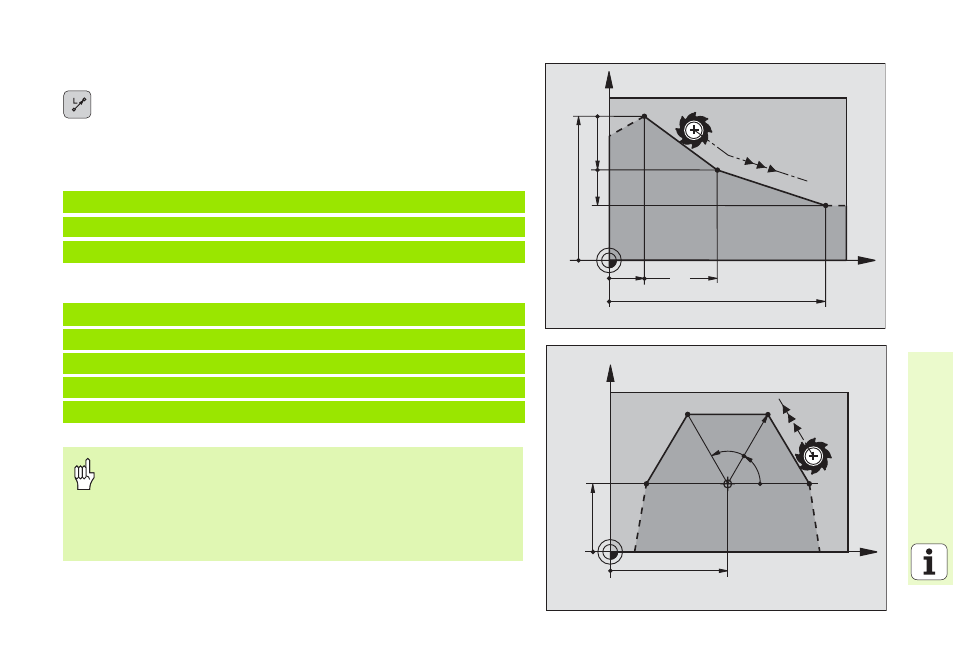

Droite L
8 Coordonnées du point final de la droite
8 Correction de rayon RR/RL/R0
8 Avance F
8 Fonction auxiliaire M
En coordonnées cartésiennes
En coordonnées polaires
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
„ Définir le pôle CC avant de programmer les coordonnées
polaires!
„
Ne programmer le pôle CC qu'en coordonnées
cartésiennes!
„ Le pôle CC reste actif jusqu'à ce que vous programmiez un
nouveau pôle CC!
X
Y
60
15
40
10
10
20
X
Y
45
25
60°
60°
30
CC
