HEIDENHAIN CNC PILOT 640
539
8.2 P
a
ra
mètr
es
Paramètres globaux de la pièce finie

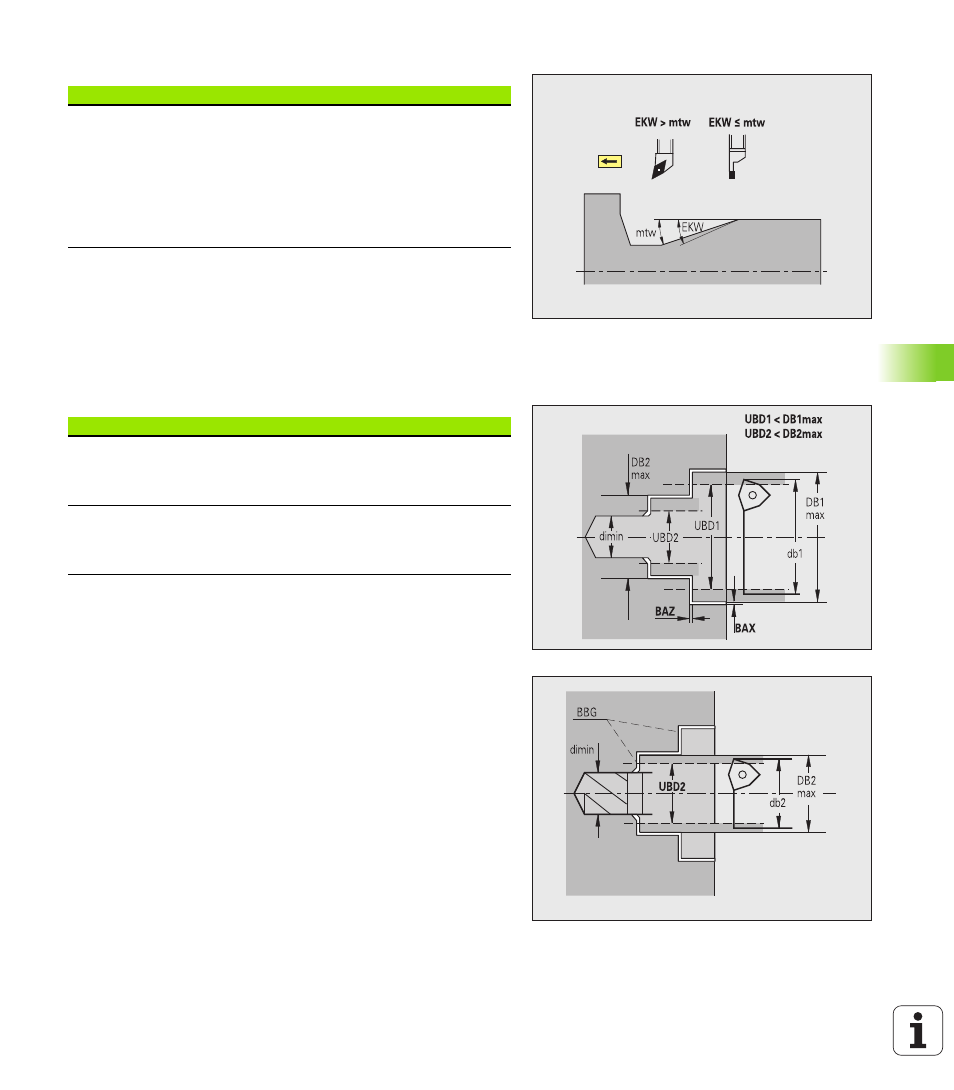

Pré-perçage au centre
Pré-perçage au centre – Sélection d'outil
Le pré-perçage est réalisé au maximum en 3 étapes :
 1ère étape de pré-perçage (diamètre limite UBD1)
 2ème étape de pré-perçage (diamètre limite UBD2)
 Etape finale de perçage
 Le perçage final est réalisé avec : dimin <= UBD2
 Sélection d'outil : db = dimin
Abréviations sur les figures :
 db1, db2 : diamètre du foret
 DB1max : diamètre interne max. 1ère étape de perçage
 DB2max : diamètre interne max. 2ème étape de perçage
 dimin : diamètre interne min.
Paramètres globaux de la pièce finie
Angle de copiage max. [EKW]
Angle limite pour les zones de contour en poussant pour
distinguer entre le tournage et l'usinage de gorge (mtw = angle
de contour).
 EKW > mtw : tournage libre
 EKW <= mtw : gorge non définie (n'est pas un élément de
forme)
Sélection des outils
1er diamètre seuil de perçage [UBD1]
 1er étape de pré-perçage : si UBD1 < DB1max
 Sélection d'outil : UBD1 <= db1 <= DB1max
2ème diamètre limite de perçage [UBD2]
 2ème étape de pré-perçage : si UBD2 < DB2max
 Sélection d'outil : UBD2 <= db2 <= DB2max
