HEIDENHAIN CNC PILOT 640
375
5.4 Cr
éer
u
n con
tou
r ICP

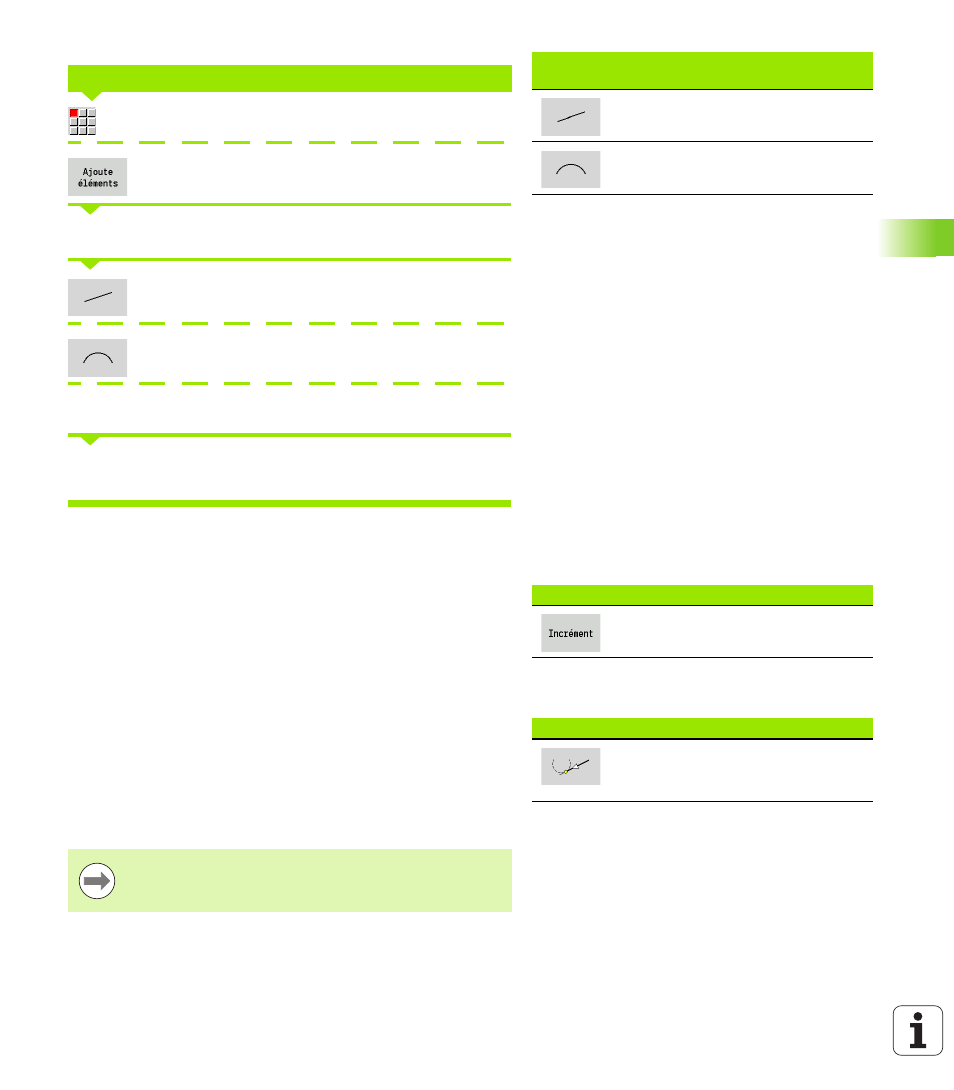

Appuyer sur la touche Contour
Appuyer sur la softkey Ajoute élément.
Définir le point de départ
Choisir le menu Droites
Choisir le menu Arc de cercle
Choisir le menu „Eléments de forme“
Choisir le type Elément et introduire les paramètres connus de
l'élément.
Cotation absolue ou incrémentale
La position de la softkey Incrément est déterminante pour la cotation.
Les paramètres incrémentaux se terminent par „i“ (Xi, Zi, etc.).
Transitions entre les éléments de contour
Une transition est dite tangentielle s'il n'y a aucune cassure ou angle
vif au point de contact des éléments. Pour les contours avec
géométrie complexe, on utilise les raccordements tangentiels pour
simplifier la définition et exclure les impossibilités mathématiques.
Pour calculer les éléments de contour non résolus, la CNC PILOT doit
connaître le type de transition entre les éléments de contour. Vous
définissez par softkey la transition à l'élément de contour suivant.
Commutation par softkeys des menus droites
et arcs de cercle
Choisir le menu Droites
Choisir le menu Arc de cercle
CRÉER UN CONTOUR ICP
Softkey de sélection, incrémental
Active la cotation incrémentale pour la
valeur actuelle
Softkey pour transition tangentielle
Active la condition tangentielle pour la
raccordement au point final de
l'élément de contour
Des raccordements tangentiels „oubliés“ sont souvent à
l'origine de messages d'erreur émis lors de la définition de
contours ICP.
