Mode Teach-in
4.8 Cy
cles de fr
aisag
e
Positionnement rapide, fraisage
Sélectionner Fraisage
Sélectionner le positionnement
en avance rapide
Le cycle active l'axe C, positionne la broche (axe C) et l'outil.

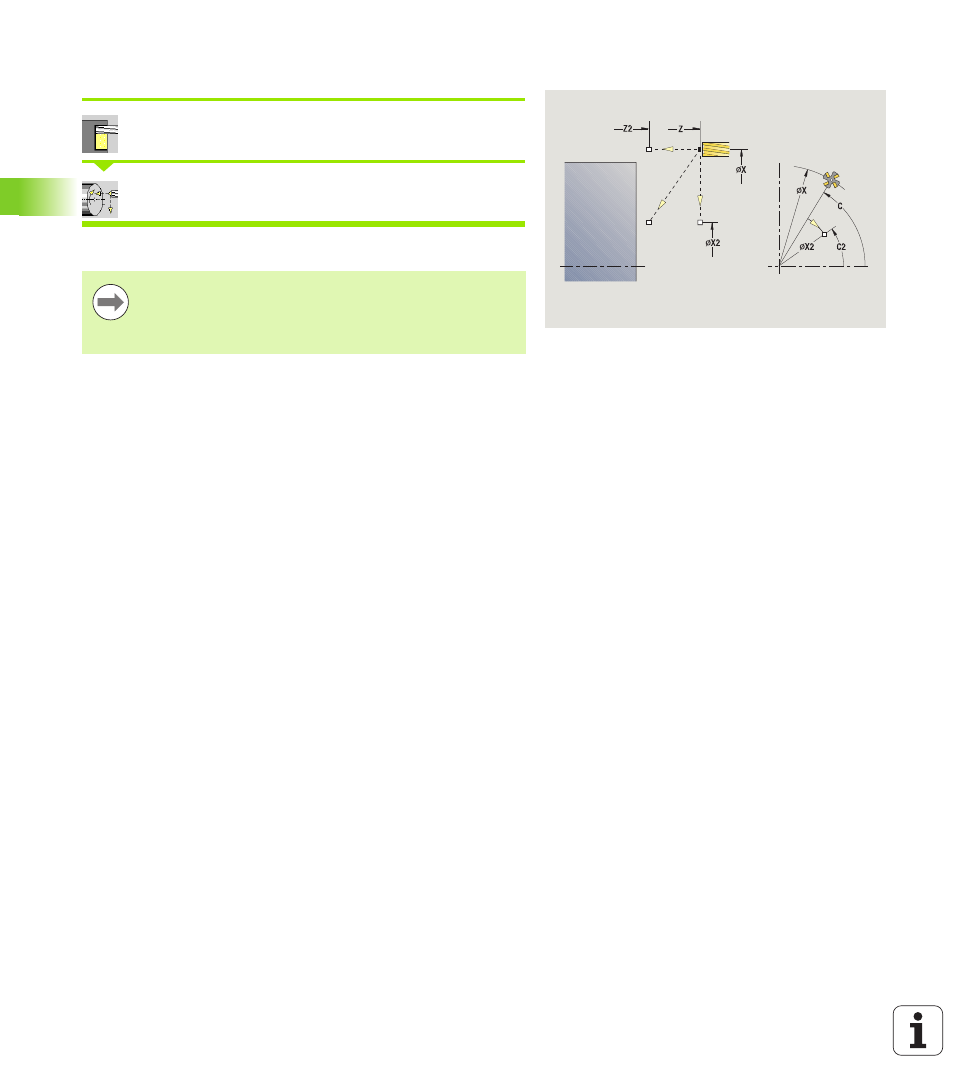

Exécution du cycle
1
activation de l'axe C
2
installe l'outil actuel
3
déplacement simultané de l'outil en avance rapide au point à
atteindre X2, Z2
et à l'angle final C2
 Le positionnement en avance rapide
n'est possible
qu'en mode manuel.
 Un cycle ultérieur de fraisage en manuel désactive l'axe
-C.
Paramètres du cycle
X2, Z2
Point d'arrivée
C2 Angle de broche (position axe C) – (par défaut : angle
broche actuel)
MT M après T : fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début : fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin : fonction M qui sera exécutée à la fin de la phase
d'usinage.
WP Affichage indiquant avec quelle broche de pièce le cycle
est exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
