HEIDENHAIN CNC PILOT 640
455
5.15 Cont
ours dans le plan YZ
5.15 Contours dans le plan YZ
Dans smart.Turn, ICP permet d'usiner les contours suivants avec l'axe
Y :
 des contours complexes, définis avec divers éléments de contour
 des figures
 des perçages
 des modèles de figures ou perçages
 Surface unique
 Multipans
Les éléments du plan YZ peuvent être cotés en cartésien ou en
polaire. La commutation se fait par softkey (voir tableau). Pour définir
un point, vous pouvez mélanger coordonnées cartésiennes et
polaires.

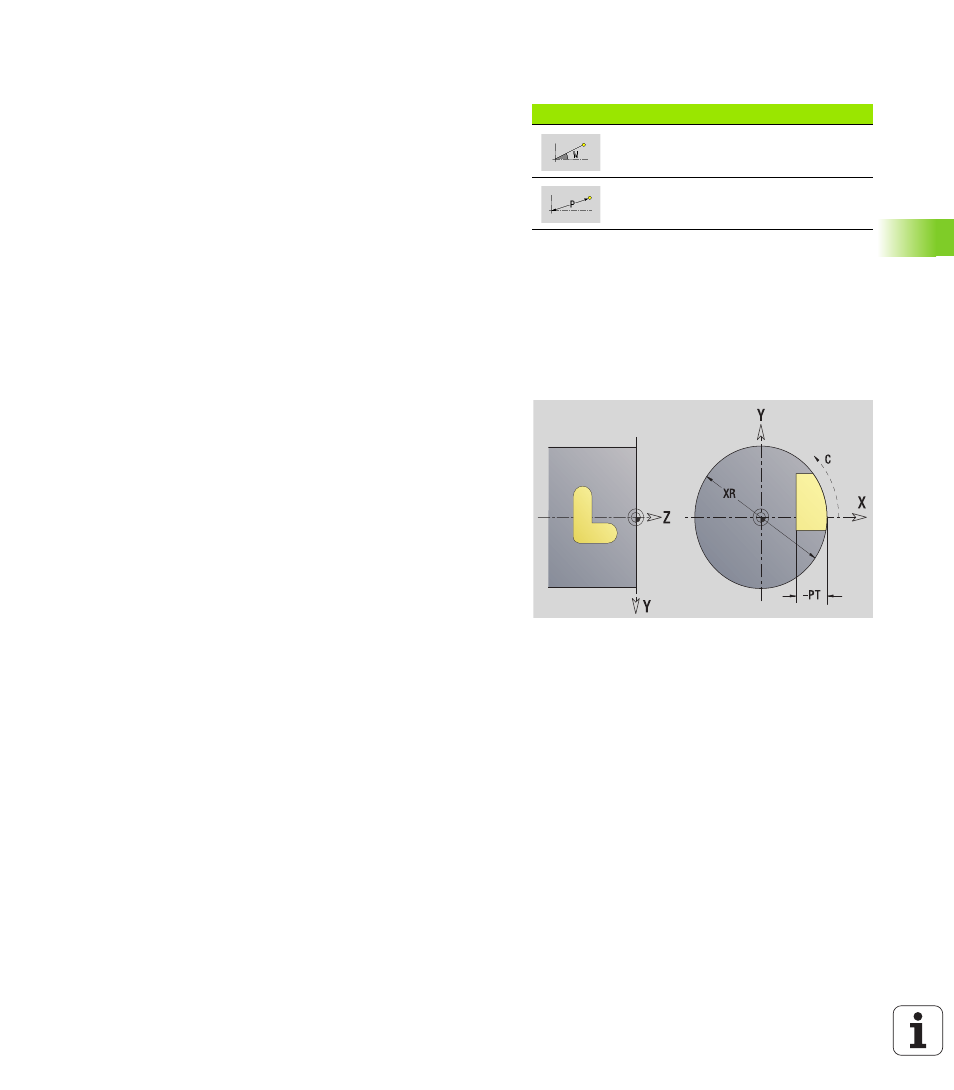

Données de référence, plan YZ
La définition du contour avec différents éléments vient à la suite des
données de référence.
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour.
Softkeys pour coordonnées polaires
Commute le champ sur introduction
de l'angle W.
Commute le champ sur introduction
du rayon P.
Données de référence des fraisages
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
