5.14 Cont
ours dans le plan XY
Modèle linéaire, plan XY
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres diamètre de
limitation, cote de référence et angle de broche. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage/de perçage (–1*BT).
 un G471 avec les paramètres du modèle.
 la fonction G et les paramètres de la figure/du perçage.
 un G309.
Données de référence, plan XY
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence

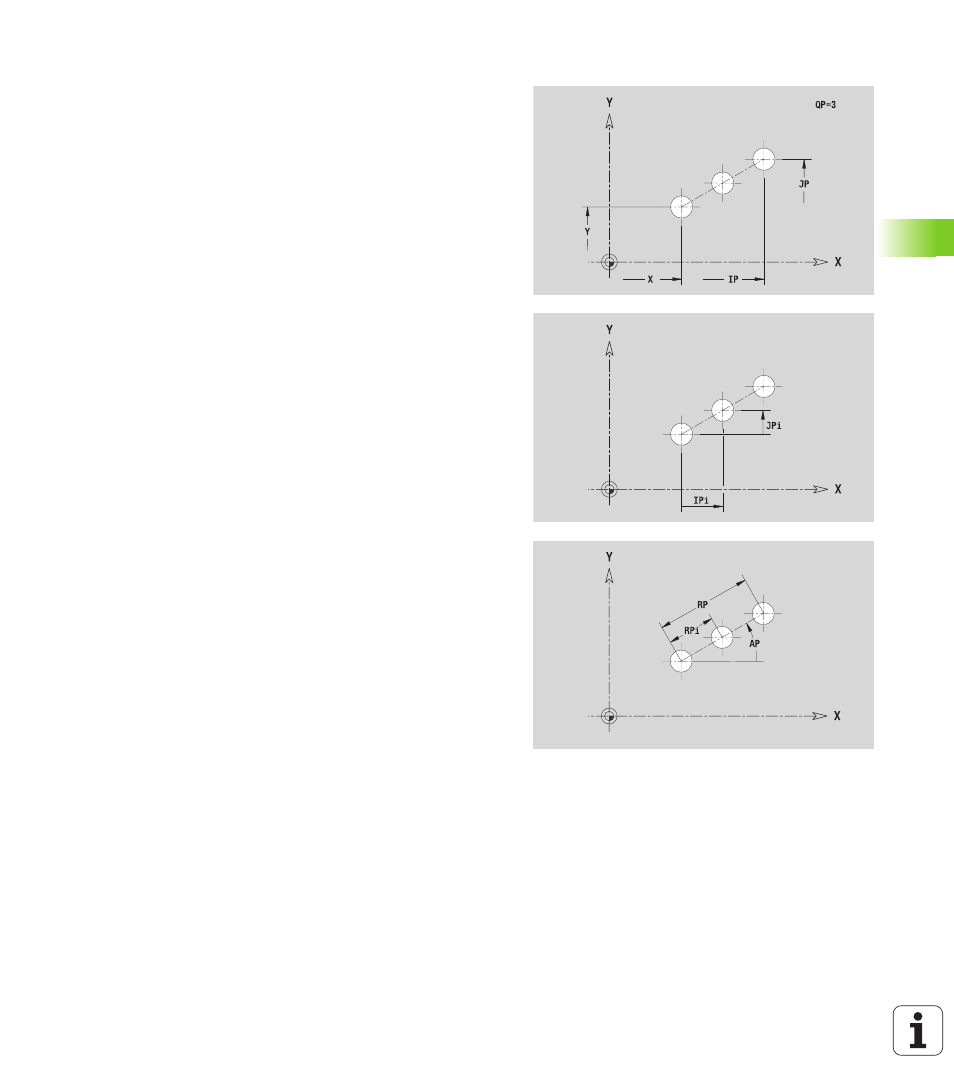

Paramètres du modèle
X, Y
1er Point de modèle
QP Nombre de points du modèle
IP, JP Point final modèle (coordonnées cartésiennes)
IPi, JPi Distance entre deux points de modèle (dans le sens
X, Y)
AP Position angulaire
RP Longueur totale du modèle
RPi Distance entre deux points de modèle
Paramètres de la figure/du perçage sélectionné
