Mode Teach-in
4.5 Cy
cles de g
or
g
es
Tournage de gorges axiales ICP
Sélectionner les cycles de gorges
Sélectionner le tournage de gorges
Sélectionner le tournage de gorges axiales
Le cycle ébauche la zone définie (voir également “Tournage de
gorges” à la page 228).
Définissez dans le cas de
 contours plongeants le point de départ – pas le
premier point du contour
. Le cycle ébauche la zone
délimitée par le point de départ et le contour ICP en
tenant compte des surépaisseurs.
 contours montants le point de départ et le premier
point du brut
. Le cycle ébauche la zone délimitée par
le premier point du brut et le contour ICP en tenant
compte des surépaisseurs.

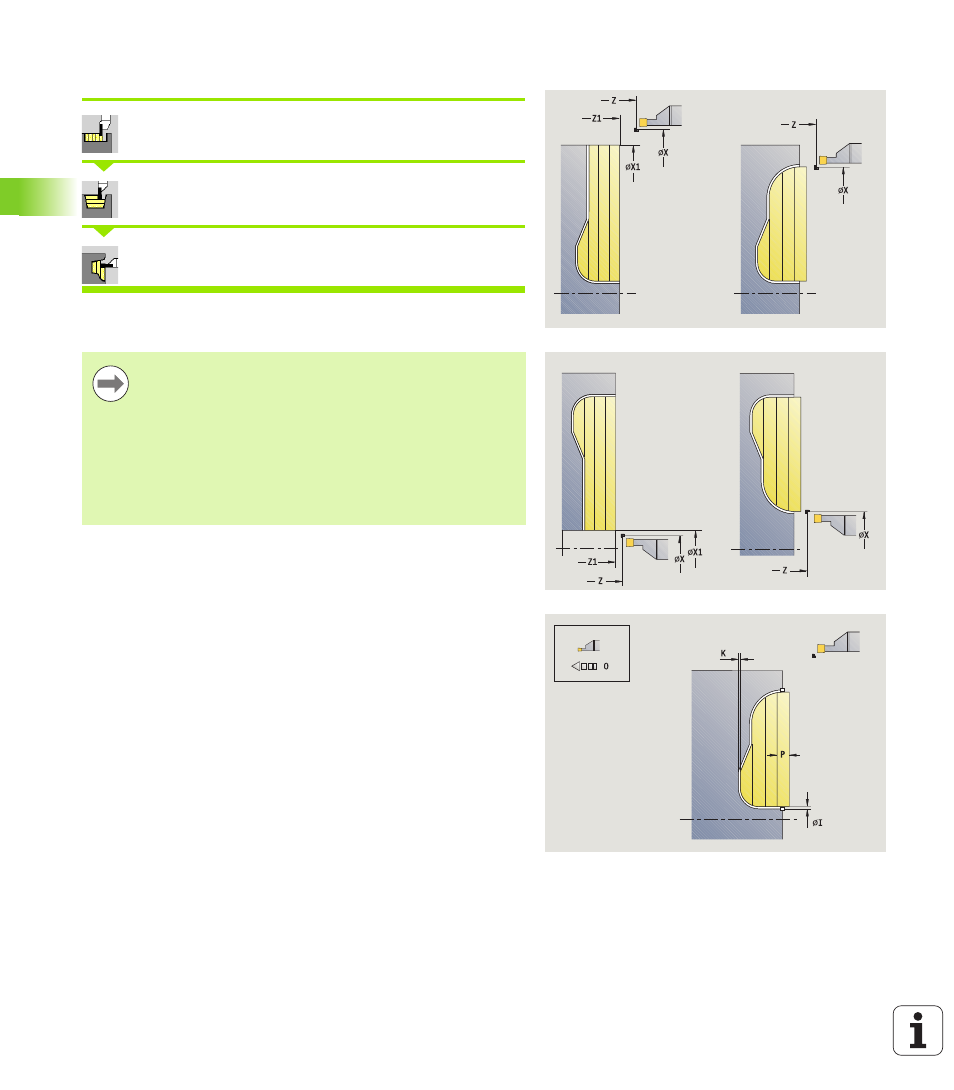

Paramètres du cycle
X, Z
Point de départ
X1, Z1 Premier point du brut
FK Pièce finie ICP : nom du contour à usiner
P Profondeur de passe : passe max.
ET Profondeur de plongée affectée à une passe.
O Avance de plongée (par défaut : avance active)
I, K Surépaisseur X, Z
SX, SZ Limitations d'usinage (voir page 130)
B Largeur de décalage (par défaut: 0)
U Tournage unidirectionnel (par défaut: 0)
 0 : bidirectionnel
 1 : unidirectionnel (direction : voir figure d'aide)
G14 Point de changement d'outil (voir page 130)
A L'angle initial définit la zone d'usinage au point initial du
contour.
W L'angle final définit la zone d'usinage au point final du
contour.
