400
Programmation ICP
5.8 Eléments de cont
our
, t
our
nag
e

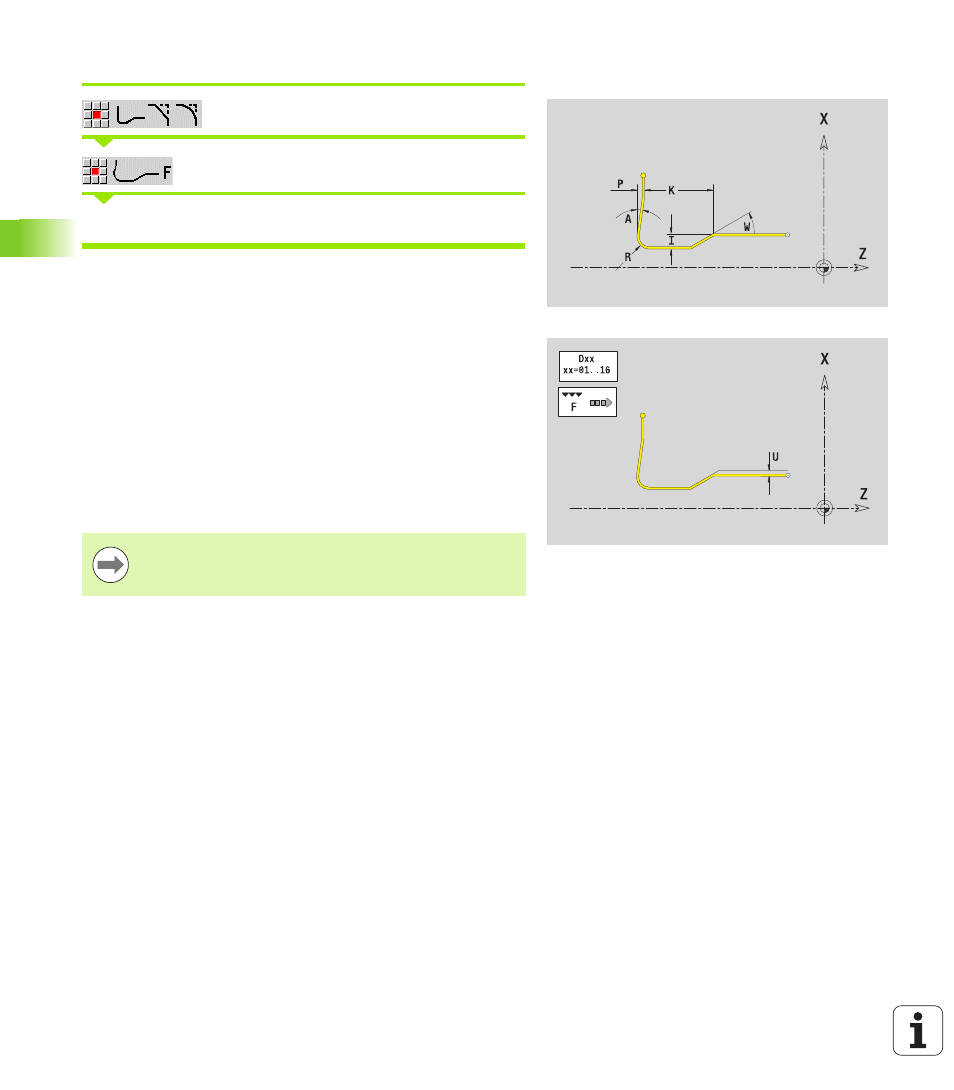

Dégagement DIN 509 F
Sélectionner les éléments de forme.
Sélectionner le dégagement DIN 509 F
Introduire les paramètres du dégagement
ICP génère G25 dans smart.Turn.
Les paramètres que vous ne programmez pas sont calculés par la CNC
PILOT à l'aide du diamètre du tableau standard (voir “DIN 509 F –
Paramètres du dégagement” à la page 592).
Paramètres
I
Profondeur du dégagement (rayon) (par défaut : tableau
standard)
K Longueur du dégagement (par défaut : tableau standard)
R Rayon du dégagement (par défaut : tableau standard)
W Angle du dégagement (par défaut : tableau standard)
P Profondeur transversale (par défaut: tableau standard)
A Angle transversal (par défaut : tableau standard)
U, F, D, FP : voir attributs d'usinage Page 367
Les dégagements ne peuvent être programmés qu'entre
deux éléments linéaires. L'un des deux éléments linéaires
doit être parallèle à l'axe X.
