Programmation ICP
5.1
0
Eléments de cont
our sur l'en
v
e
loppe

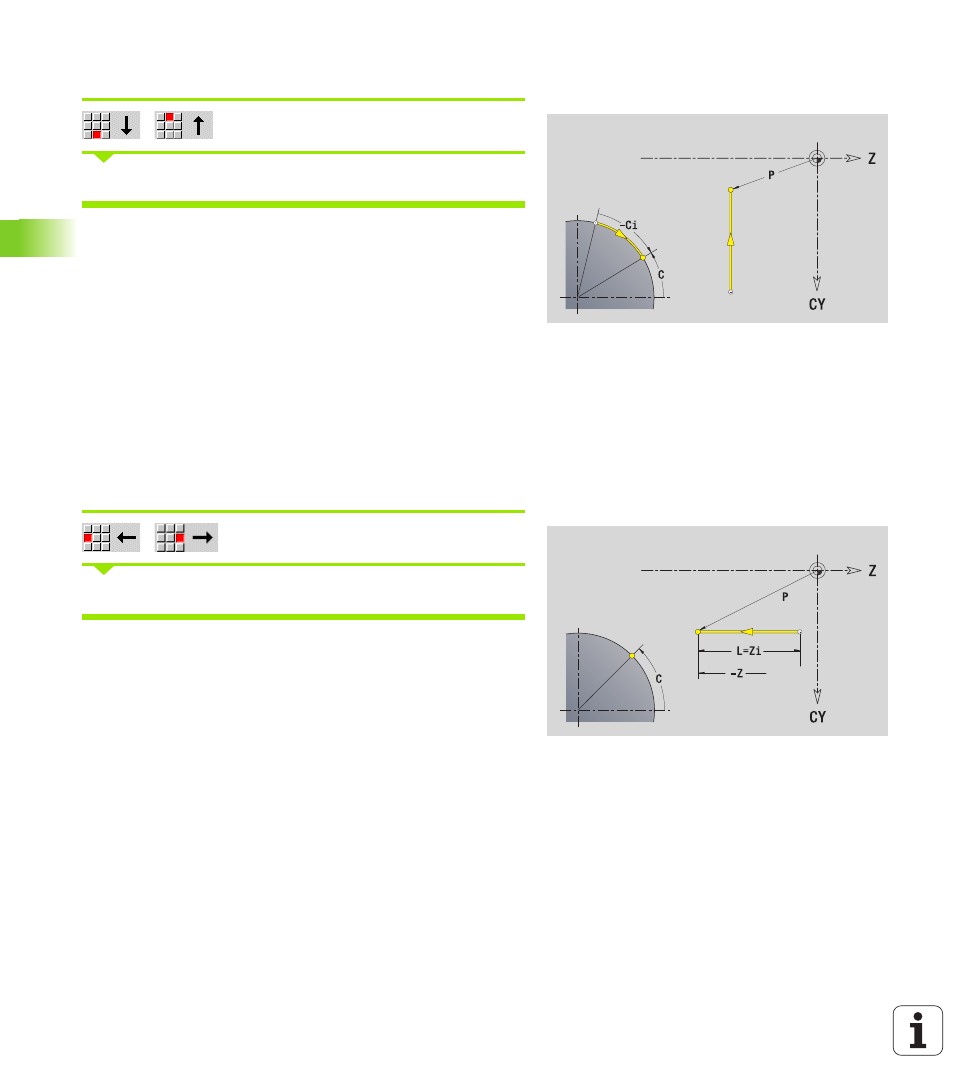

Droites verticales sur l'enveloppe
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G111 dans smart.Turn.
Droites horizontales sur l'enveloppe
Sélectionner la direction de la droite.
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G111 dans smart.Turn.
Paramètres
CY
Point d'arrivée en cotation cartésienne (référence :
diamètre XS)
CYi
Point d'arrivée en incrémental, cotation cartésienne
(référence : diamètre XS)
P
Point d'arrivée en rayon polaire
C
Point d'arrivée, polaire – angle
Ci
Point d'arrivée en incrémental, polaire – angle
L
Longueur droite
F : voir attributs d'usinage Page 367
Paramètres
Z
Point d'arrivée
Zi
Point d'arrivée, incrémental
P
Point d'arrivée en rayon polaire
L
Longueur droite
F : voir attributs d'usinage Page 367
