Mode Teach-in
4.2 Cy
cles de la pièce br
ut
e
Pièce brute barre/tube
Sélectionner Définir la pièce brute
Sélectionner Pièce brute barre/tube

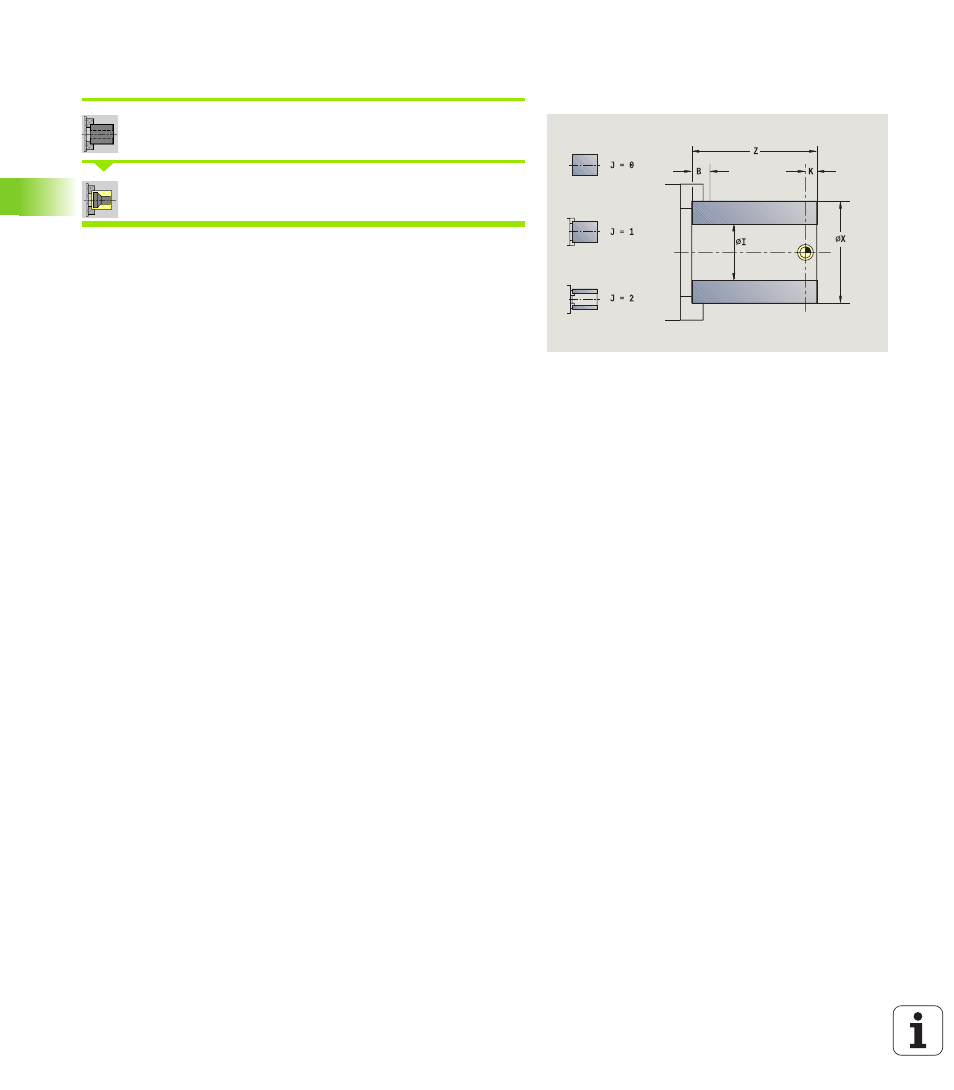

Le cycle définit la pièce brute et le serrage. Ces informations sont
utilisées pour la simulation graphique.
Paramètres du cycle
X
Diamètre extérieur
Z Longueur, surépaisseur transversale + zone de serrage
I Diamètre intérieur pour pièce brute de type „tube“
K RBord droit (surép. transversale)
B Zone de serrage
J Type de serrage
 0: sans serrage
 1: serrage extérieur
 2: serrage intérieur
WP Affichage indiquant avec quelle broche de pièce le cycle est
exécuté (en fonction de la machine)
 Entraînement principal
 Contre-broche pour usinage sur face arrière
RG Suivi de contour pour le mode Apprentissage (voir également
„Suivi de contour en mode Apprentissage” à la page 126)
 0 : sans suivi de contour
 1 : avec suivi de contour
