Modèle de perçage linéaire radial
Sélectionner Perçage
Sélectionner le perçage radial
Sélectionner le perçage profond radial
Sélectionner le taraudage radial
Activer la softkey Modèle linéaire
Modèle linéaire
est activé dans les cycles de perçage pour réaliser
des trous équidistants sur une droite située sur l'enveloppe.
Vous définissez les positions du modèle avec le point final du
modèle
et l'incrément angulaire ou avec l'incrément angulaire et le
nombre de trous .
La commande demande également les paramètres du perçage.

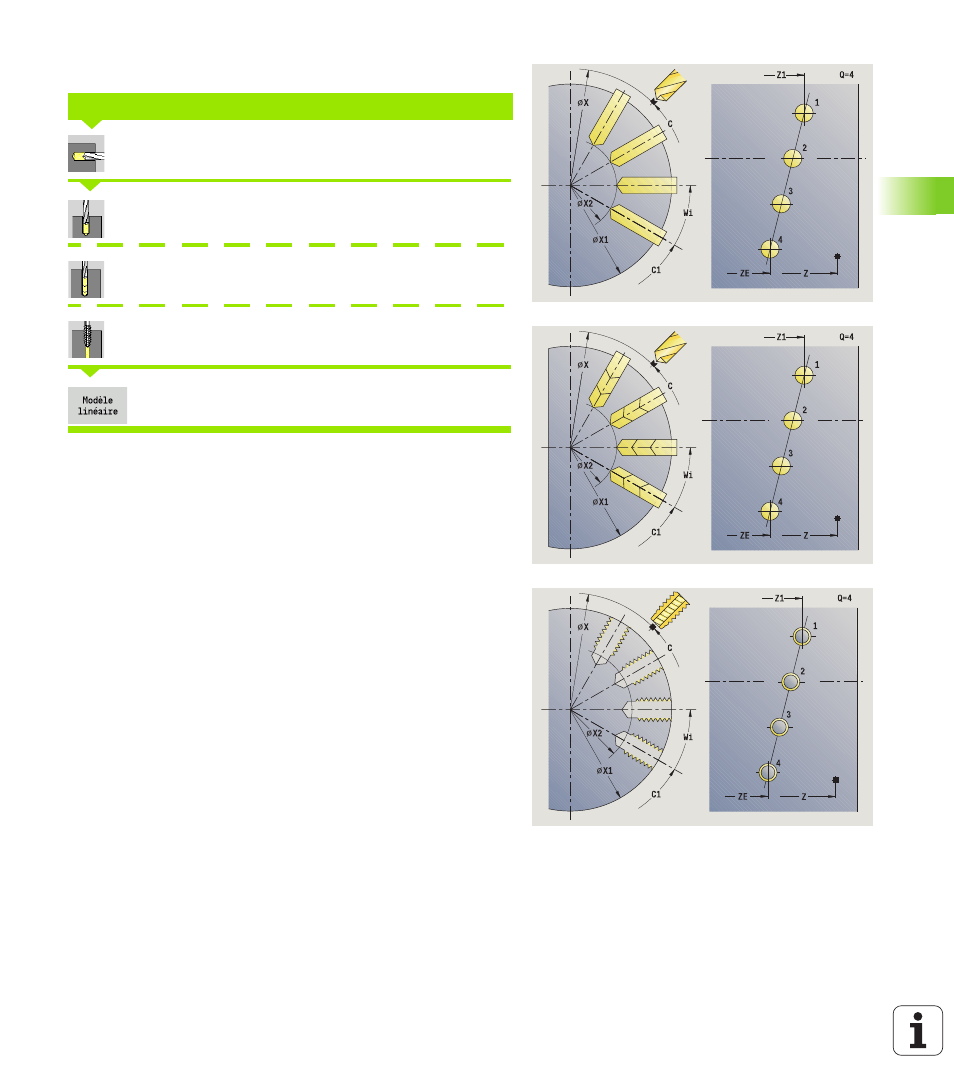

MODÈLE DE PERÇAGE LINÉAIRE, RADIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de perçages
Z1 Point initial du modèle (position 1er perçage)
ZE Point final du modèle (par défaut : Z1)
C1 Angle 1er perçage (angle initial)
Wi Incrément angulaire (écarts sur le modèle) (par défaut : les
trous sont répartis régulièrement sur un cercle)
