450
Programmation ICP
5.14 Cont
ours dans le plan XY
Perçage plan XY
La fonction définit un perçage unique pouvant contenir les éléments
suivants :
 Centrage
 Perçage
 Lamage
 Filetage
La cote de référence ZR et le diamètre de limitation IR peuvent
être déterminés avec la fonction „Choisir plan de référence“ (voir
page 417).
ICP génère :
 l'indicatif de section FRONT_Y avec les paramètres cote de
référence, angle de broche et diamètre de limitation. L'indicatif de
section n'existe pas avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
perçage (–1*BT).
 un G370 avec les paramètres de perçage.
 un G309.

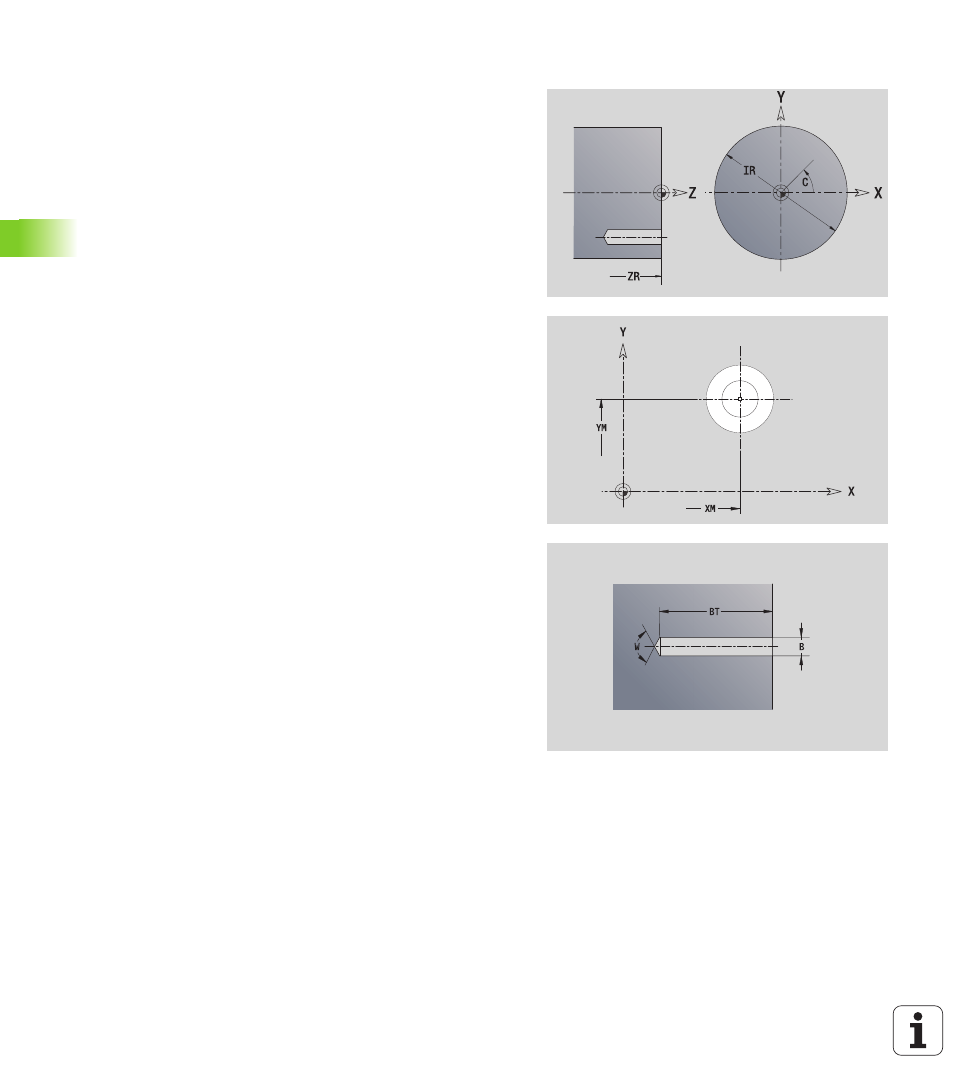

Données de référence du perçage
ID
Nom du contour
C Angle de broche
IR Diamètre de limitation
ZR Cote de référence
Paramètres du perçage
XM, YM
Centre du trou
Centrage
O
Diamètre
Perçage
B
Diamètre
BT Profondeur
W Angle
Lamage
R
Diamètre
U Profondeur
E Angle de lamage
Filetage
GD
Diamètre
GT Profondeur
K Longueur en sortie
F Pas du filet
GA Type de filet (filet à droite/à gauche)
 0 : filet à droite
 1 : filet à gauche
