Mode Machine
3.6 Etalonner les outils
Système optique
Introduire l'outil à mesurer dans le tableau d'outils.
Installer un outil et introduire le numéro T dans Régler
TSF
.
Activer Mesure outil.
Activer le système optique
Positionner l'outil à l'aide des touches de sens ou de la manivelle sur
la réticule du système optique
Mémoriser la cote Z de l'outil
Mémoriser la cote X de l'outil
Pour les outils de tournage, introduire le rayon de la
plaquette et valider dans le tableau d'outils.

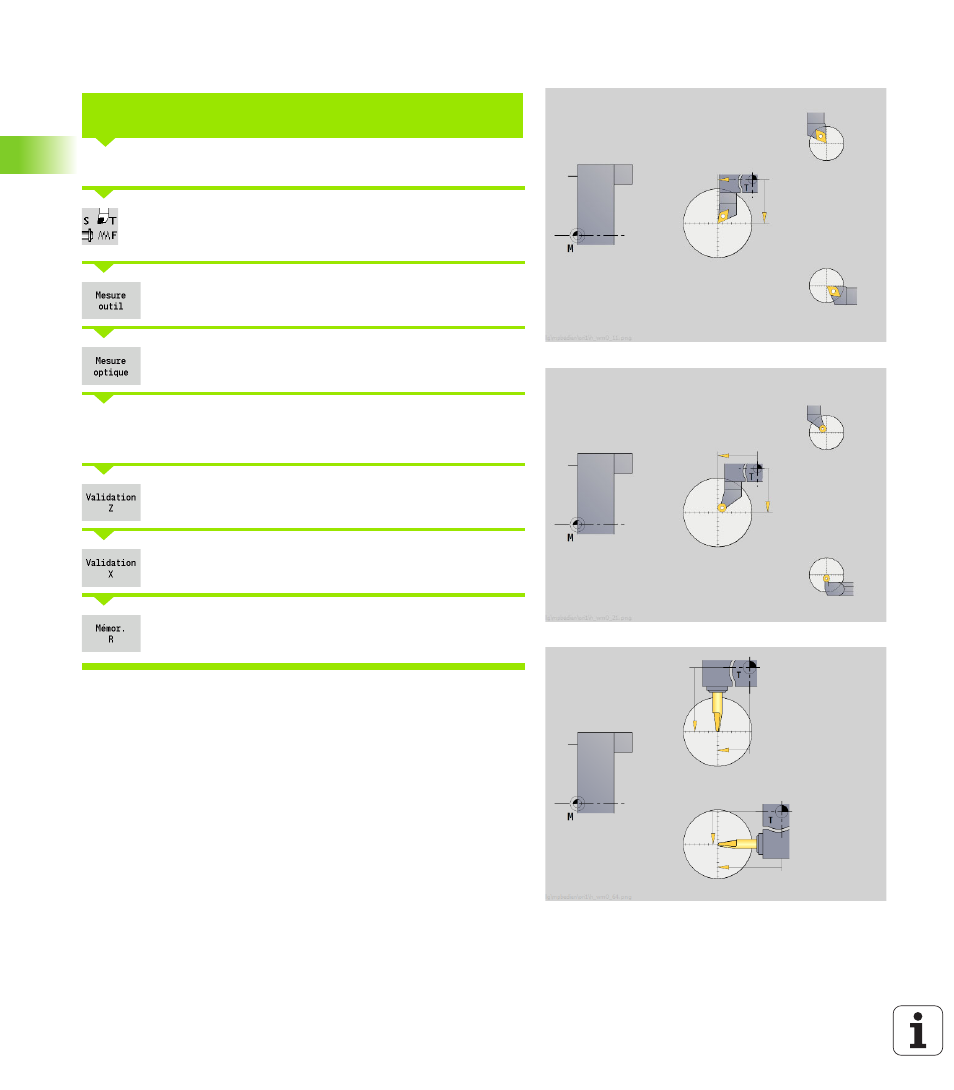

DÉTERMINER LES DIMENSIONS DE L'OUTIL AVEC UN SYSTÈME
OPTIQUE
