Perçage profond radial
Sélectionner Perçage
Sélectionner le perçage profond radial

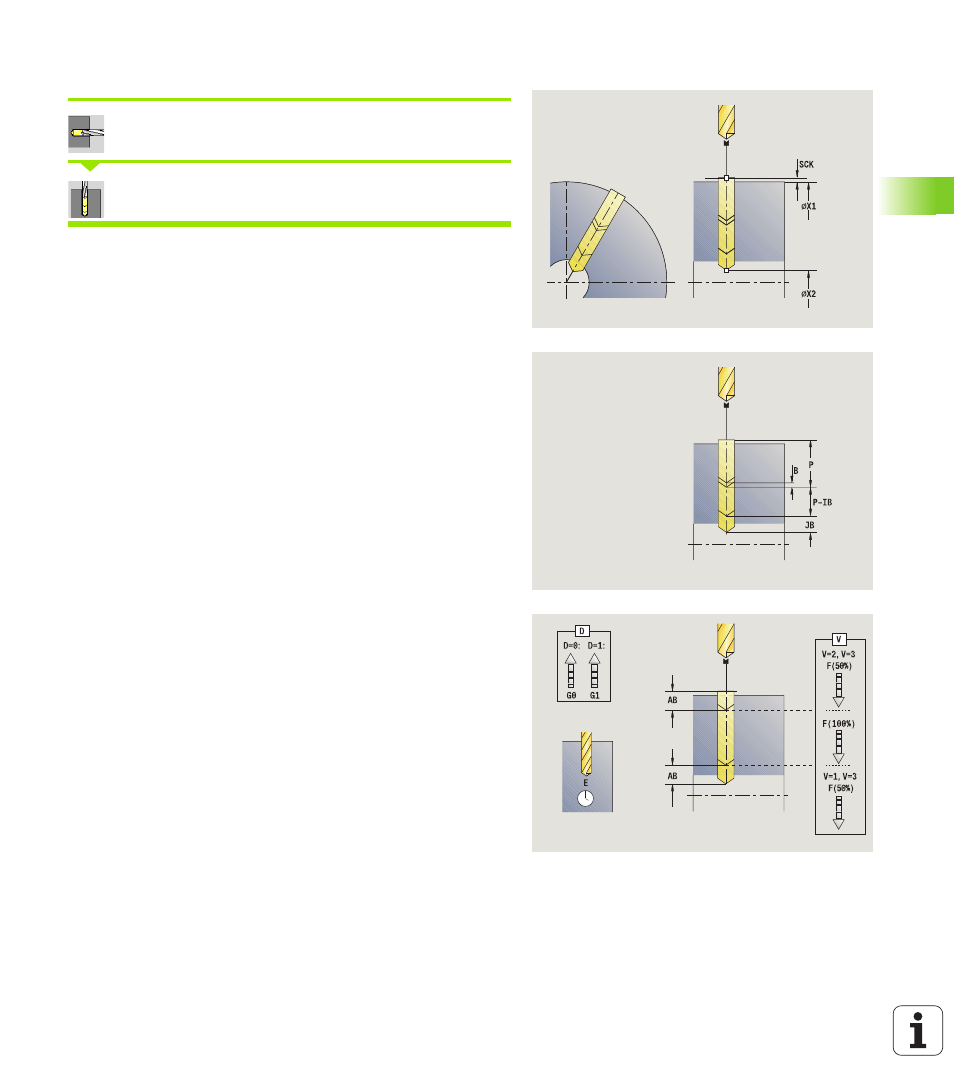

Le cycle exécute en plusieurs passes un perçage sur l'enveloppe.
Après chaque passe, le foret se dégage, puis se positionne à la
distance de sécurité après temporisation. Vous définissez la première
passe de perçage avec 1ère profondeur de perçage. A chaque
nouvelle passe, celle-ci diminue de la valeur de réduction , sachant
que la profondeur de perçage min. ne sera pas dépassée.
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C)
X1 Point de départ du perçage (par défaut : perçage à partir
de X)
X2 Point final du perçage
P 1ère Profondeur de perçage (défaut : sans interruption)
IB Valeur de réduction (par défaut : 0)
JB Profondeur perçage min. (par défaut : 1/10 de P)
B Distance retrait (par défaut : retrait au „point initial du
trou“)
E Temporisation pour rotation à vide en fin de perçage
(par défaut: 0)
D Retrait - Vitesse de retrait et plongée à l'intérieur du
perçage (par défaut : 0)
 0: Avance rapide
 1 Avance d'usinage
AB Prof. de pointage et dégagement (défaut : 0)
V Variantes pour pointage et dégagement (défaut : 0)
 0 : sans réduction de l'avance
 1 : réduction de l'avance en fin de perçage
 2 : réduction de l'avance en début de perçage
 3 : réduction de l'avance en début et fin de perçage
G14 Point de changement d'outil (voir page 130)
T N° de place dans la tourelle
ID Numéro ID outil
S Vitesse de rotation/vitesse de coupe
F Avance par tour
SCK Distance de sécurité (voir page 130)
BP Durée de pause : durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet
de briser le copeau.
