HEIDENHAIN CNC PILOT 640
287
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments
Exemples de cycles de filetage et de
dégagements

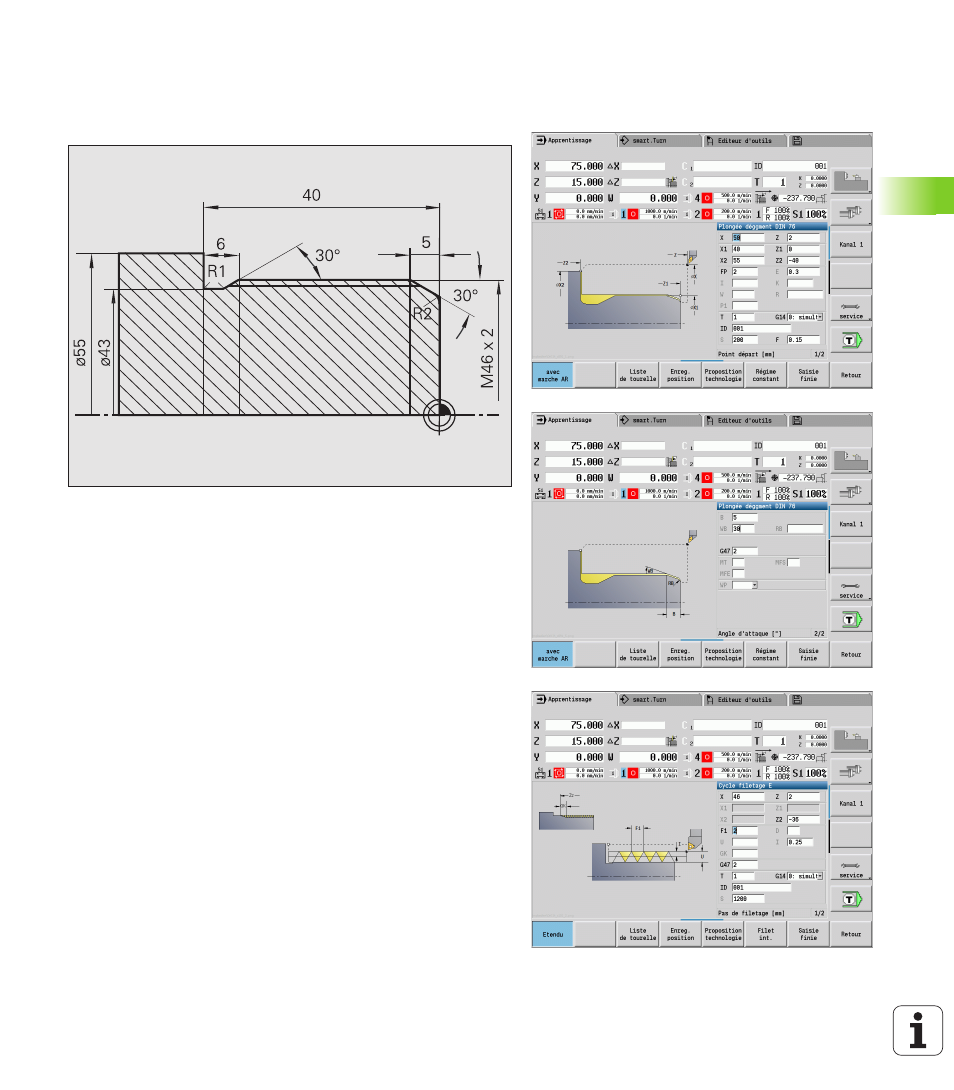

Filetage extérieur et dégagement
L'usinage est réalisé en deux étapes. Le dégagement de filetage DIN
76
réalise le dégagement et l'entrée du filetage. Le cycle de filetage
usine ensuite le filetage.
1ère étape
Programmation des paramètres pour le dégagement et l'entrée de
filetage dans deux fenêtres de saisie.
Données d'outils
 Outil de tournage (pour usinage extérieur)
 WO = 1 – Orientation d'outil
 A = 93° – Angle d'attaque
 B = 55° – Angle de pointe
2ème étape
Le cycle de filetage (longitudinal) Etendu exécute le filetage. Les
paramètres de cycle définissent la profondeur de filetage et la
répartition des passes.
Données d'outils
 Outil de filetage (pour usinage extérieur)
 WO = 1 – Orientation d'outil
