HEIDENHAIN CNC PILOT 640
345
4.9 Modèles de perçag
e et de fr
aisag
e

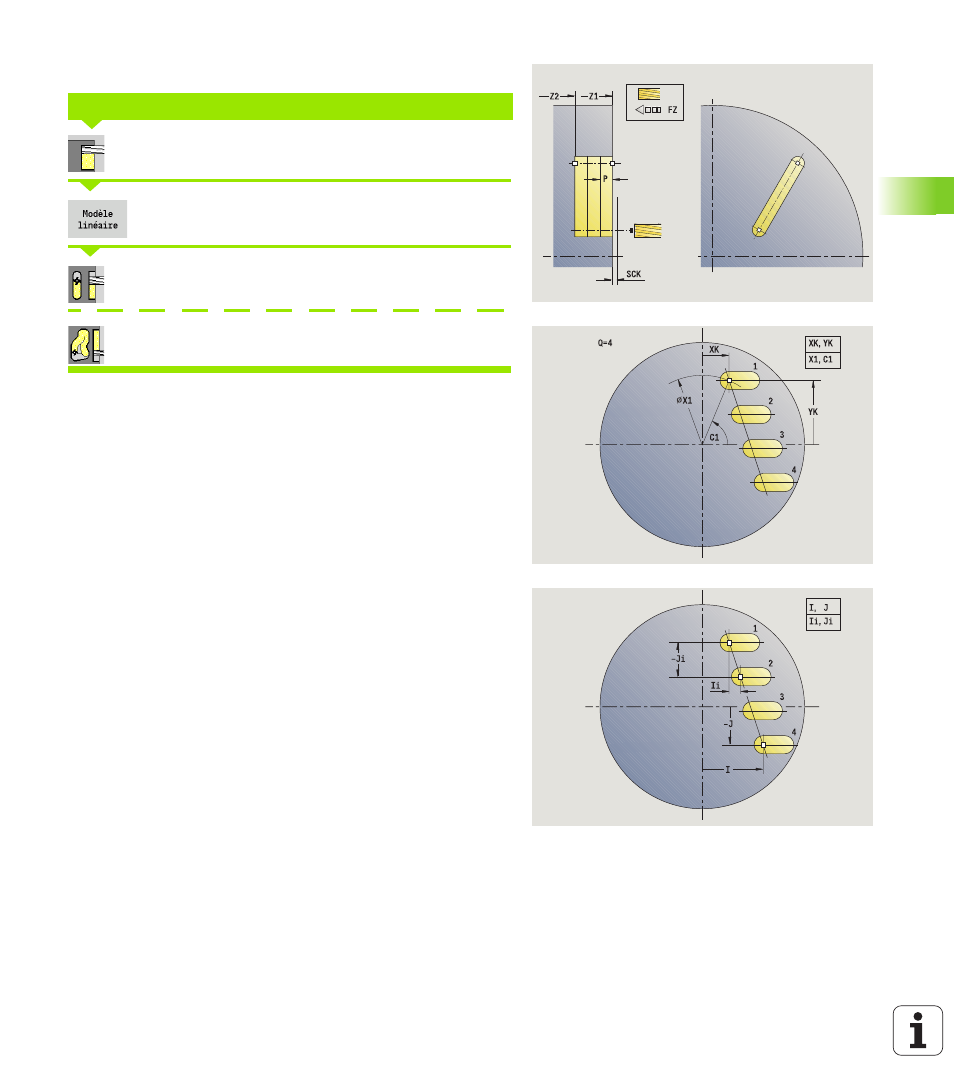

Modèle linéaire de fraisage, axial
Sélectionner Fraisage
Activer la softkey Modèle linéaire
Sélectionner Rainure axiale
Sélectionner Contour ICP axial.
Modèle linéaire est activé pour réaliser des figures de fraisage
équidistantes sur une droite située sur la face frontale.
La commande demande également les paramètres du fraisage.
Utilisez les combinaisons suivantes pour :
 Point de départ du modèle :
 X1, C1 ou
 XK, YK
 Positions du modèle :
 Ii, Ji et Q
 I, J et Q
MOTIF LINÉAIRE DE FRAISAGE, AXIAL
Paramètres du cycle
X, Z
Point de départ
C Angle de broche (position axe C) – (par défaut : angle
broche actuel)
Q Nombre de rainures
X1, C1 Point de départ du modèle en coordonnées polaires
XK, YK Point de départ en coordonnées cartésiennes
I, J Point final du modèle en coordonnées cartésiennes
Ii, Ji Distance (incrémentale) du modèle
