Décaler le point zéro

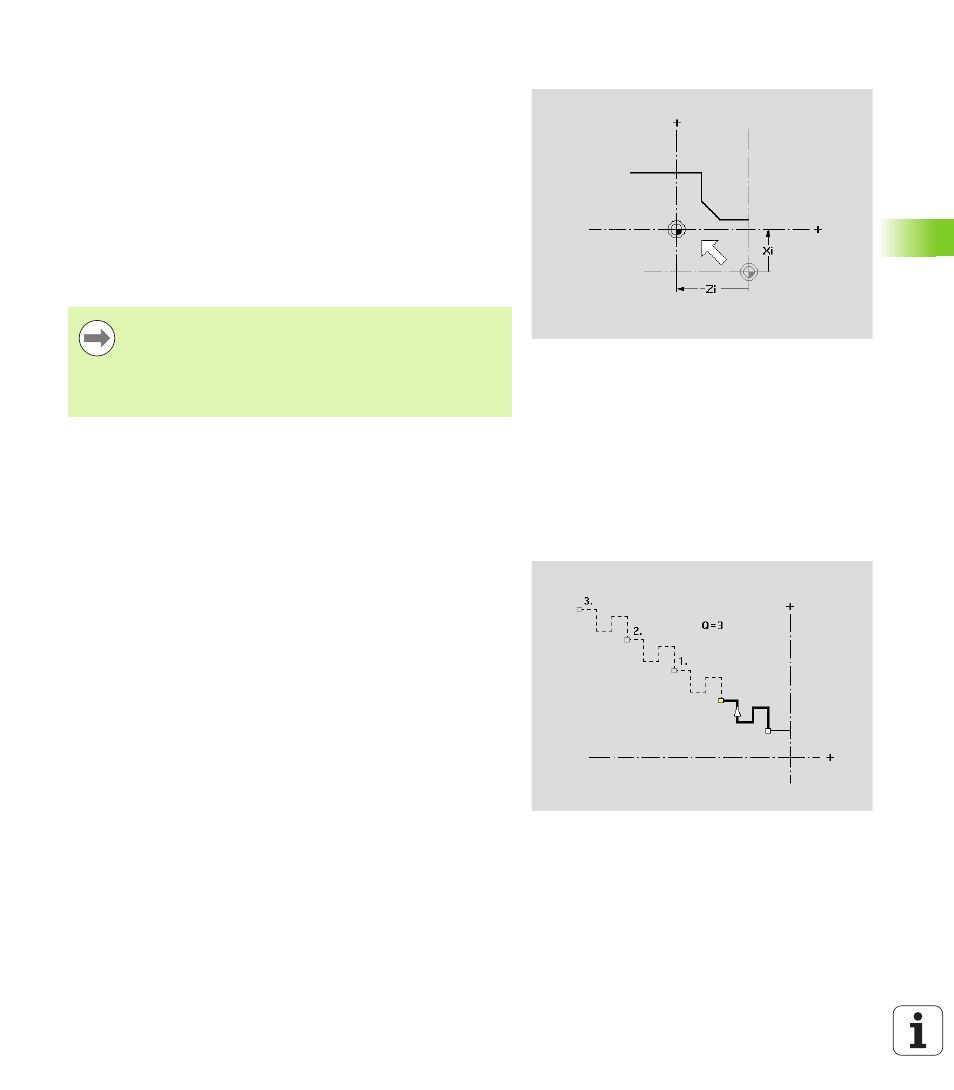

Cette fonction permet de décaler un contour de tournage complet.
Activer le décalage du point zéro :
 sélectionner „Décaler > point zéro“ dans le menu de la pièce finie.
 Saisir le décalage du contour afin de décaler le contour défini jusqu'à
présent.
 Appuyer sur la softkey Enregistrer.
Désactiver le décalage de point zéro :

sélectionner "Annuler > point zéro" dans le menu de la pièce finie
pour réinitialiser le point zéro du système de coordonnées à la
position initiale.
Dupliquer linéairement une section du contour
Cette fonction vous permet de définir une section du contour et de la
„raccrocher“ au contour existant.
 Sélectionner „Dupliquer > Série linéaire“ dans le menu de la pièce
finie.
 Sélectionner les éléments de contour avec la softkey Elément
suivant
ou Elément avant.
 Appuyer sur la softkey Sélectionner.

Saisir le nombre de répétitions.
 Appuyer sur la softkey Enregistrer.
Si vous quittez l'éditeur ICP, vous ne pouvez plus annuler
le décalage du point zéro. Dès lors que vous quittez
l'éditeur ICP, le contour est converti et mémorisé avec les
valeurs du décalage du point zéro. Dans ce cas, vous
pouvez décaler à nouveau le point zéro dans le sens
inverse.
Paramètres
Xi
Point d'arrivée – valeur de décalage du point zéro
Zi Point d'arrivée – valeur de décalage du point zéro
Paramètres
Q
Nombre de répétitions
