HEIDENHAIN CNC PILOT 640
413
5.1
0
Eléments de cont
our sur l'en
v
e
loppe

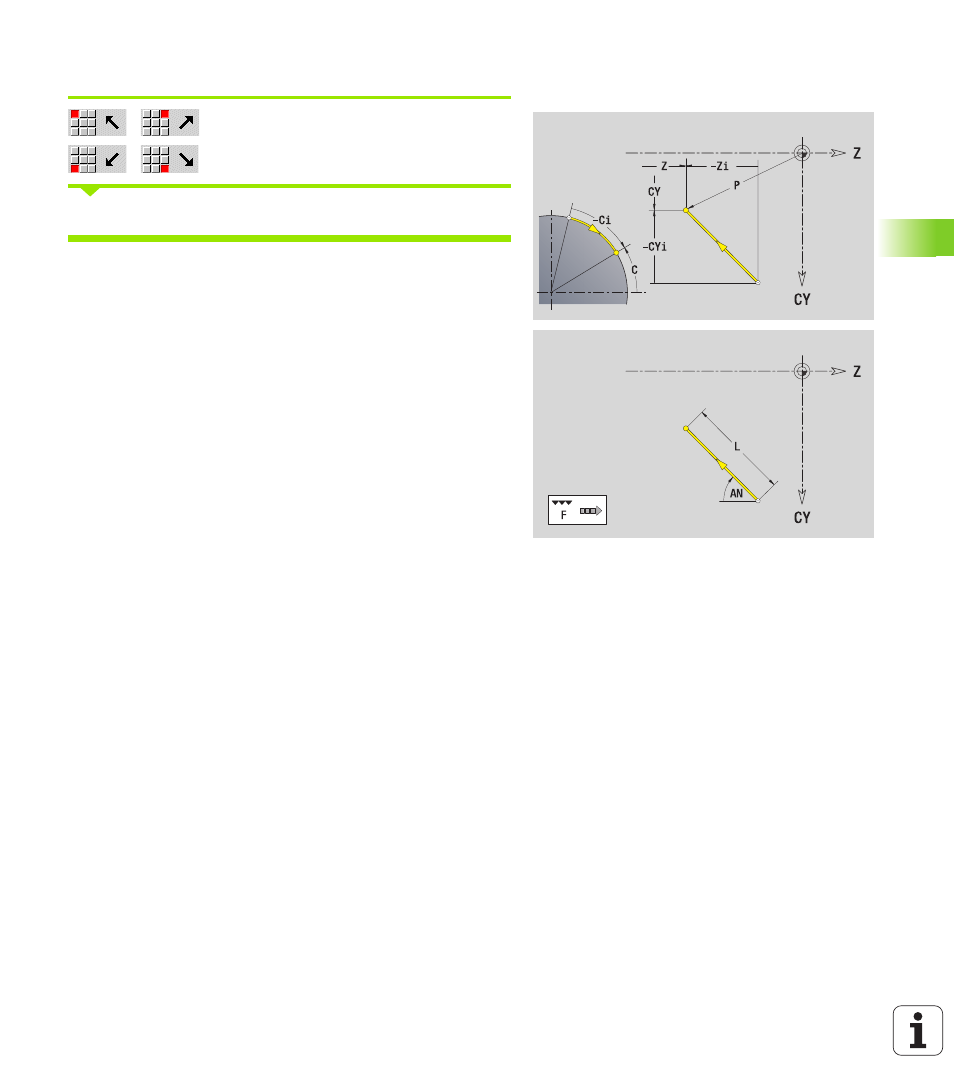

Droite avec angle, enveloppe
Direction de la droite
Coter la droite et définir la transition avec l'élément de contour suivant.
ICP génère un G111 dans smart.Turn.
Paramètres
Z
Point d'arrivée
Zi Point d'arrivée, incrémental
CY Point d'arrivée en cotation cartésienne (référence :
diamètre XS)
CYi Point d'arrivée en incrémental, cotation cartésienne
(référence : diamètre XS)
P Point d'arrivée en rayon polaire
C Point d'arrivée, polaire – angle
Ci Point d'arrivée en incrémental, polaire – angle
AN Angle avec l'axe Z (direction angulaire, voir figure d'aide)
ANn Angle avec l'élément suivant
ANp Angle avec l'élément précédent
L Longueur droite
F : voir attributs d'usinage Page 367
