462
Programmation ICP
5.15 Cont
ours dans le plan YZ

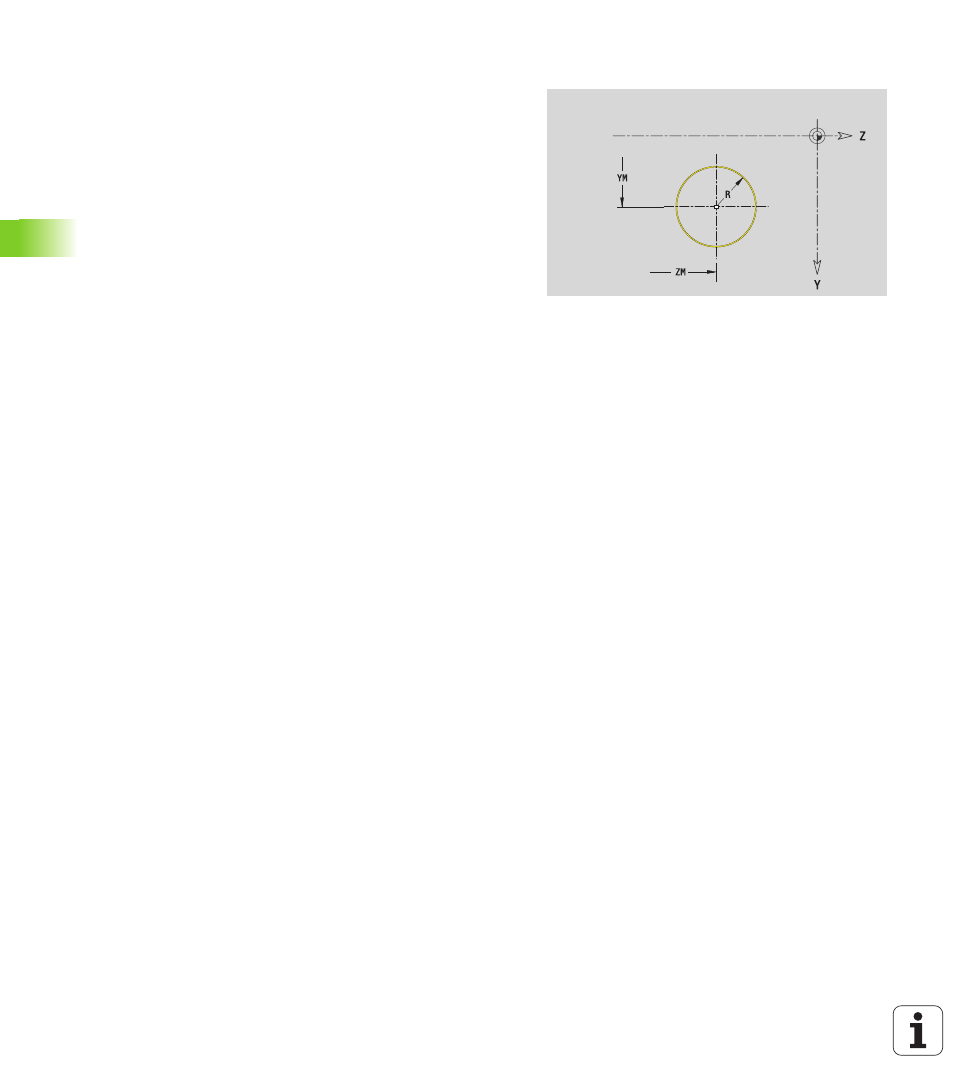

Cercle, plan YZ
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417).
ICP génère :
 L'indicatif de section ENVELOPPE_Y avec les paramètres diamètre
de référence et angle de broche. L'indicatif de section n'existe pas
avec des contours imbriqués.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G384 avec les paramètres de figure.
 un G309.
Données de référence, plan YZ
ID
Nom du contour
PT Profondeur de fraisage
C Angle de broche
XR Diamètre de référence
Paramètres de la figure
YM, ZM
Centre figure
R Rayon
