428
Programmation ICP
5.13 Cont
ours sur en
v
eloppe dans smar
t.T
u
rn
5.13 Contours sur enveloppe dans
smart.Turn
Dans smart.Turn, ICP permet d'usiner les contours suivants avec
l'axe C :
 des contours complexes, définis avec divers éléments de contour
 des figures
 des perçages
 des modèles de figures ou de perçages
Données de référence, enveloppe
La définition du contour avec différents éléments vient à la suite des
données de référence : voir “Eléments de contour sur l'enveloppe” à
la page 410.
Le diamètre de référence XR peut être calculé avec la fonction
„Choisir plan de référence“ (voir page 417). Le diamètre de référence
est utilisé pour convertir la cotation angulaire en cotation cartésienne.
ICP génère :
 l'indicatif de section ENVELOPPE avec le paramètre diamètre de
référence. Avec des contours imbriqués, ICP génère un seul
indicatif de section.
 un G308 avec les paramètres nom de contour et profondeur de
fraisage.
 un G309 en fin de description de contour ou après la figure.

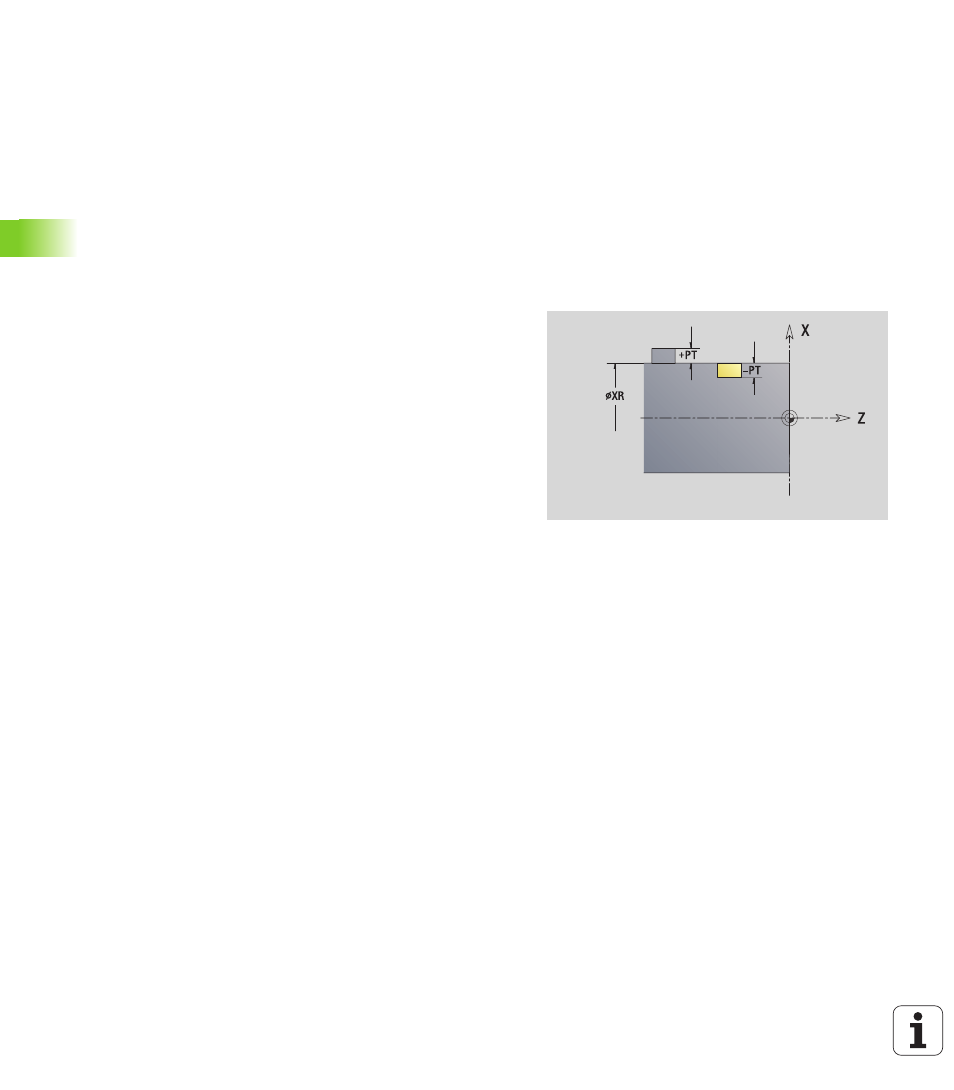

Paramètres des fraisages
ID
Nom du contour
PT Profondeur de fraisage
XR Diamètre de référence
