Banque de données technologiques et d'outils
7.
3 Données d'outils
Foret hélicoïdal et à plaquettes
Sélectionner un nouvel outil
Sélectionner les outils de perçage
pour les forets à plaquettes, choisir le dialogue foret à
plaquettes

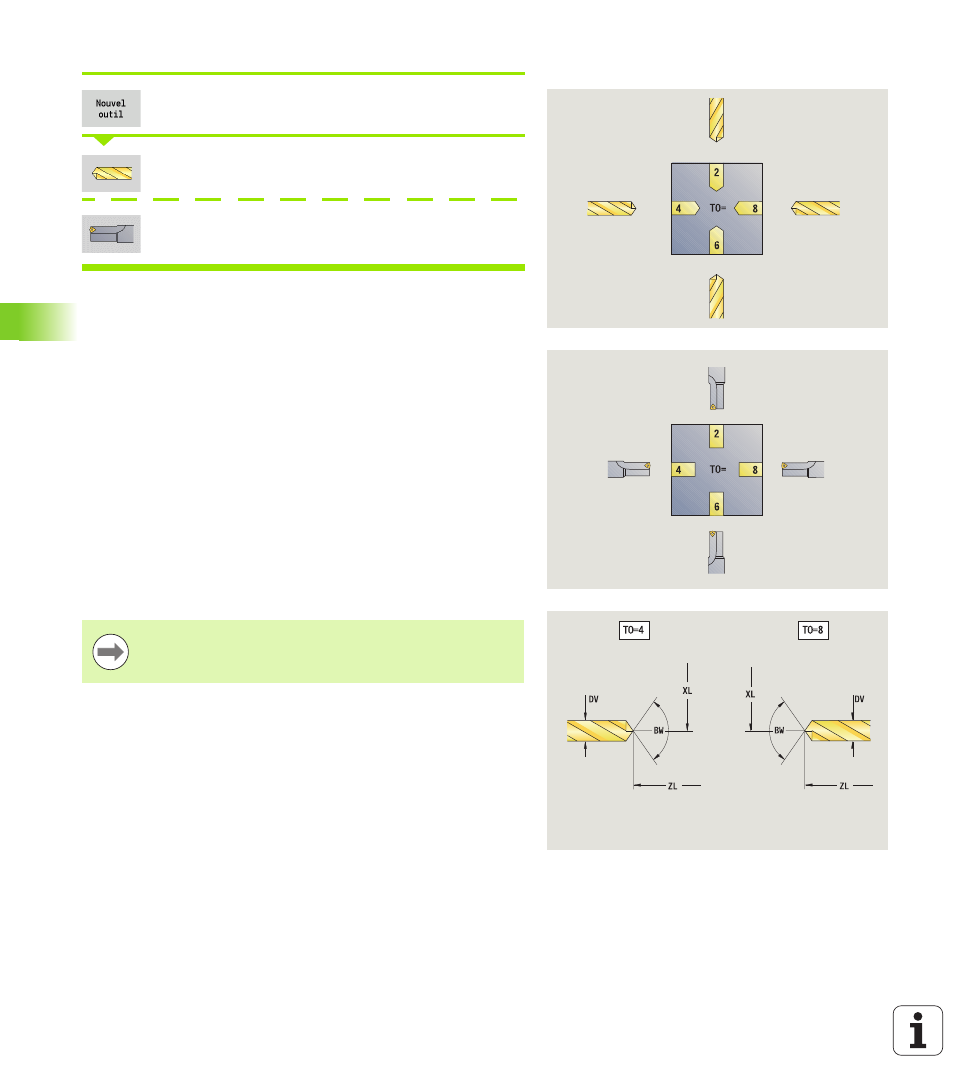

Les dessins d'aide indiquent les dimensions des outils.
Paramètres spéciaux pour foret hélicoïdal
DV Diamètre du foret
BW Angle de perçage : angle de pointe du foret
AW Outil tournant : ce paramètre définit pour les forets et les
tarauds, si lors de la programmation des cycles, les fonctions
auxiliaires doivent être générées pour la broche principale ou
l'outil tournant.
 0 : outil fixe
 1 : outil tournant
NL Longueur utile
RW Angle de position : écart par rapport au sens d'usinage principal
(plage d'introduction : –90° à +90°)
AX Longueur en saillie en X
FH Hauteur du mandrin de serrage
FD Diamètre du mandrin de serrage
Autres paramètres d'outils : voir Page 506.
Pour un perçage avec „vitesse de coupe constante“, la
vitesse de rotation broche est calculée à l'aide du
diamètre de perçage (DV)
.
