96 Chapitre 3 - Maintenance OCP 42/OCP 50
Réglages
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur
3.2 - RÉGLAGES
3.2.1 - Contraste de l’afficheur
• Appuyer sur la touche SETTING
• Sélectionner le SETTING de l'OCP en appuyant sur la touche d'exploitation placée au dessus
de l'affichage OCP.
• Sélectionner l'affichage de réglage du contraste en appuyant 2 fois sur la touche NEXT :
• Mettre "CONTRAST" à 0

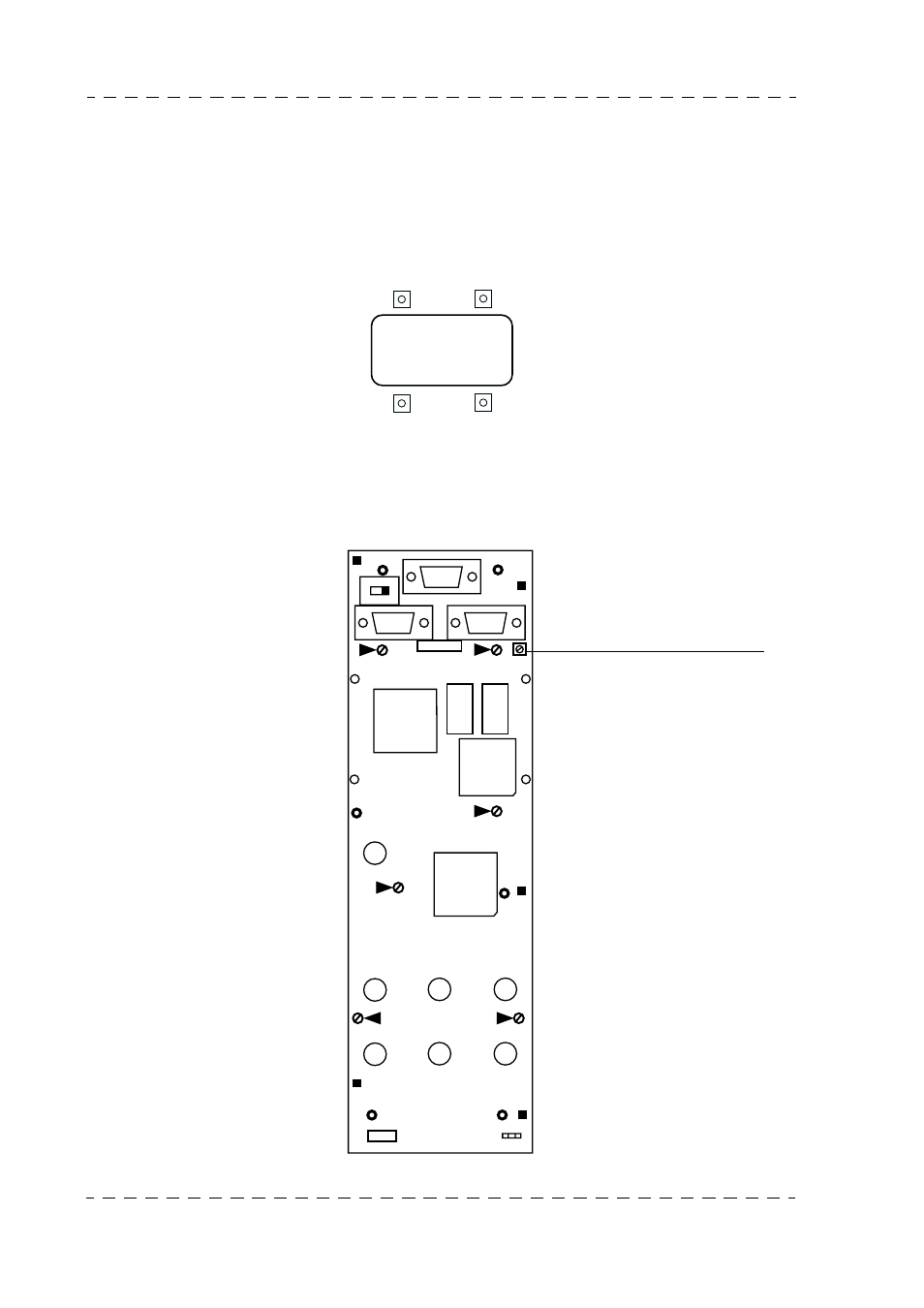

• Ajuster R1 "LCD CONTRAST" sur la carte "MPU BOARD" pour être au seuil de lisibilité
des caractères.
• Ajuster "CONTRAST" pour avoir le meilleur contrast de l'afficheur.
CA L I B MA X CON T RA S T
I R I S X X X X X
CA L I B M I N L E D T E S T
J3
J1 J2
J14
Z100
Z200
Z130
TP4
TP2
TP1
TP3
TP5
J12
J13
Z120 Z110
R1
R1
