Chapitre 2 - Exploitation OCP 42/OCP 50
45
Description des touches
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000

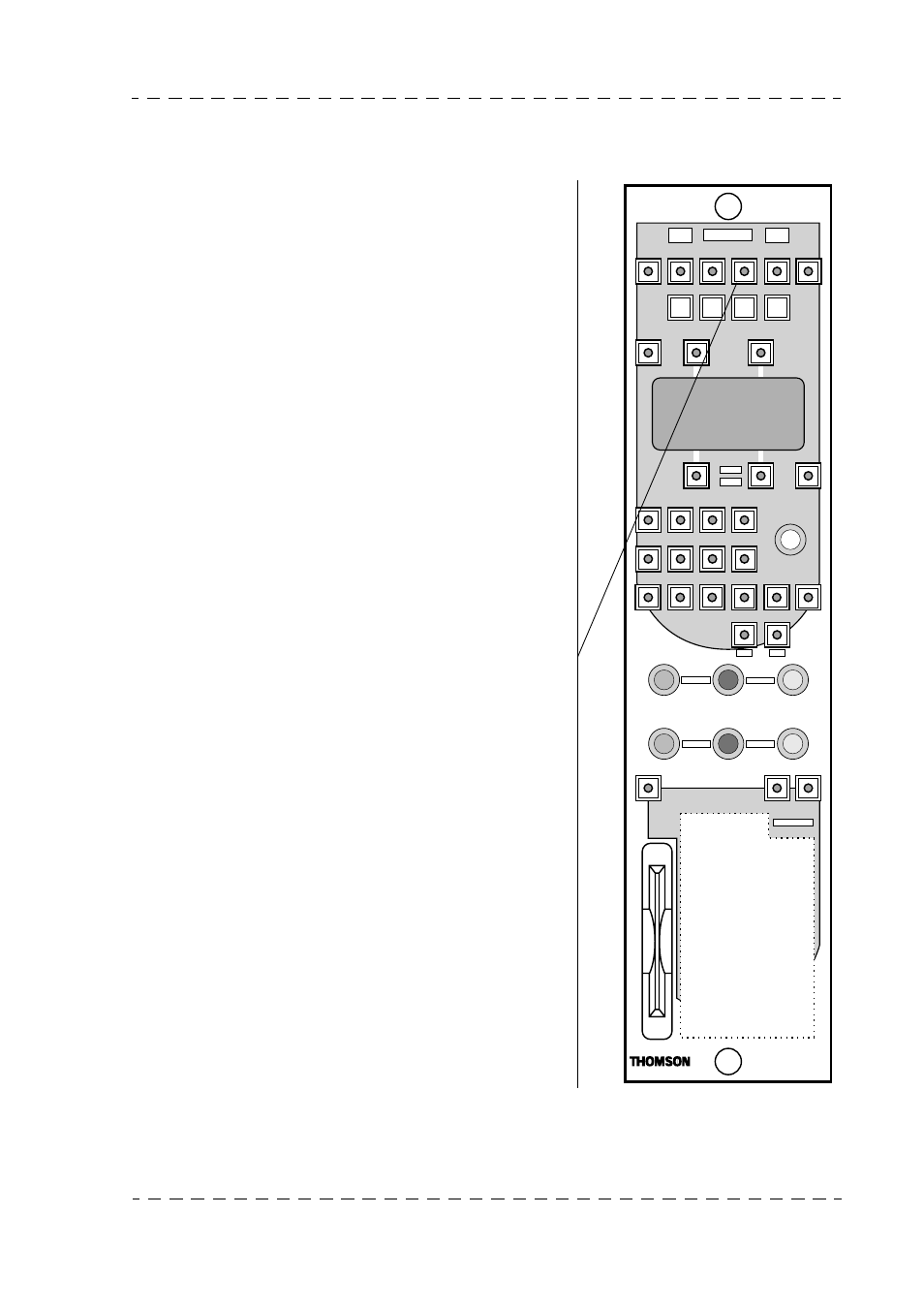

2.2.7.4 - Touche BARS
Cette touche permet d'activer les différents signaux test. Le
signal test disponible en sortie de l'équipement dépend dans
certaines configurations de la sélection monitoring "PM"
(se référer au "SETTING" CCU dans la partie installation
de ce manuel).
La vidéo image de la caméra étant sélectionnée :
• Le 1er appui sur la touche sélectionne la vidéo mire de
bars :
CCU 1685 CCU1686
- Mire de bars caméra en sorties analogiques et
numériques si la sélection monitoring "PM" est
différente de "ENC".
- Mire de bars caméra en sorties analogiques et mire de
bars synthétique du CCU en sorties numériques si la
sélection monitoring "PM" est égale à "ENC".
CCU 1542 APCM
- Mire de bars caméra en sorties si la sélection
monitoring "PM" est différente de "ENC".
- Mire de bars CCU en sorties si la sélection monitoring
"PM" est égale à "ENC".
CCU 1625 ou DT500
- Mire de bars caméra en sorties quelque soit la sélection
monitoring "PM".
• Le 2éme appui sur la touche sélectionne la vidéo test :
CCU 1685 CCU1686
- Vidéo test caméra en sorties analogiques et
numériques si la sélection monitoring "PM" est
différente de "ENC".
- Vidéo test caméra en sorties analogiques et vidéo test
synthétique du CCU en sorties numériques si la
sélection monitoring "PM" est égale à "ENC".
CCU 1542 APCM
- Vidéo test caméra en sorties quelque soit la sélection
monitoring "PM".
CCU 1625/DT500
- Vidéo test caméra en sorties quelque soit la sélection
monitoring "PM".
• Le 3ème appui sur la touche permet de revenir à la
vidéo image de la caméra.
LOCK
F1
EXIT
NEXT
GAMMA
DETAIL
FILTERS
WHITE BAL
AUTO IRIS
LIMIT
ACTIV CCU STATUS BARS
SETTING
CALL
F2
F3
F4
COLOUR
KNEE
PRESET
BLACK
DFZ
STORE
RECALL
GAIN
SHUTTER
BLACK BAL
ENABLE
GAIN
BLACK
LIMIT
EXTENDER
CTRL
DIAG
ON AIR 1
ON
AIR 2
PRE
VIEW
IRIS
BLACK
LEVEL
FINE
ADJUST
MEMORY
SKIN
ASSIGNED
ASSIGNED
ASSIGNED
ASSIGNED
OCP 42
