Chapitre 3 - Maintenance OCP 42/OCP 50 93
Accès aux différents éléments
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000

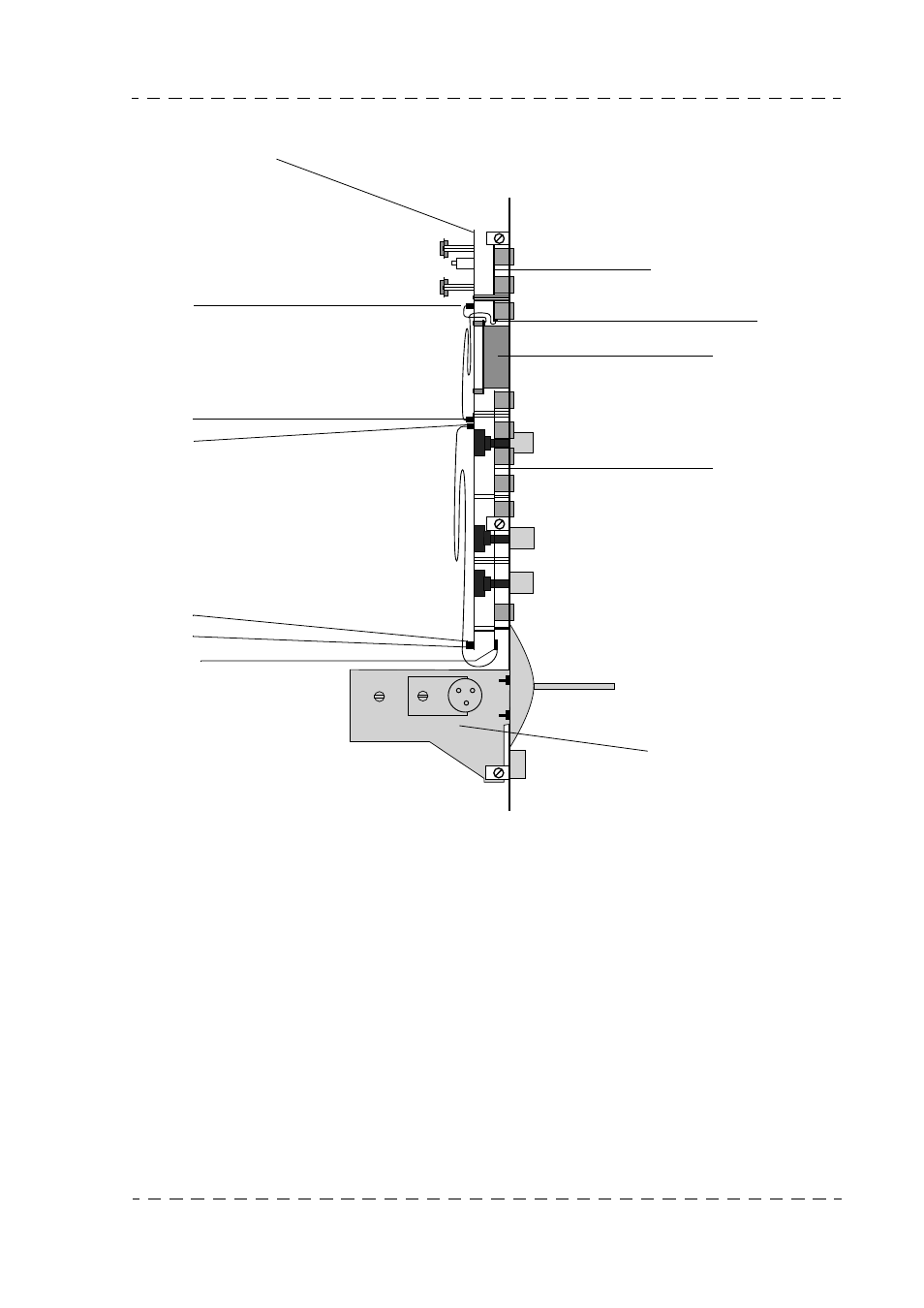

3.1.3 - Disposition des cartes et des connecteurs
3.1.4 - Dépose des cartes
Déposer le capot.
3.1.4.1 - Carte "MPU BOARD"
• Déposer les 7 boutons situés côté face d'exploitation du pupitre.
• Déconnecter les limandes des prises J10 et J11.
• Dévisser les 6 vis de fixation de la carte.
• Extraire la carte (les 6 entretoises soudées restent solidaires de la carte).
MPU BOARD
J14
J10
J11
J111
J13
J12
TOP KEYBOARD
J110
DISPLAY
BOTTOM
KEYBOARD
MONOCONTROL
MECHANISM
