Chapitre 1 - Installation OCP 42/OCP 50 15
Description et raccordement des connecteurs
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000
1.3.2 - Description des connecteurs
Nota: La description des connecteurs de l’OCP 50 utilisé avec un MSP (système
centralisé) est décrite dans le manuel d’utilisation du MCP.

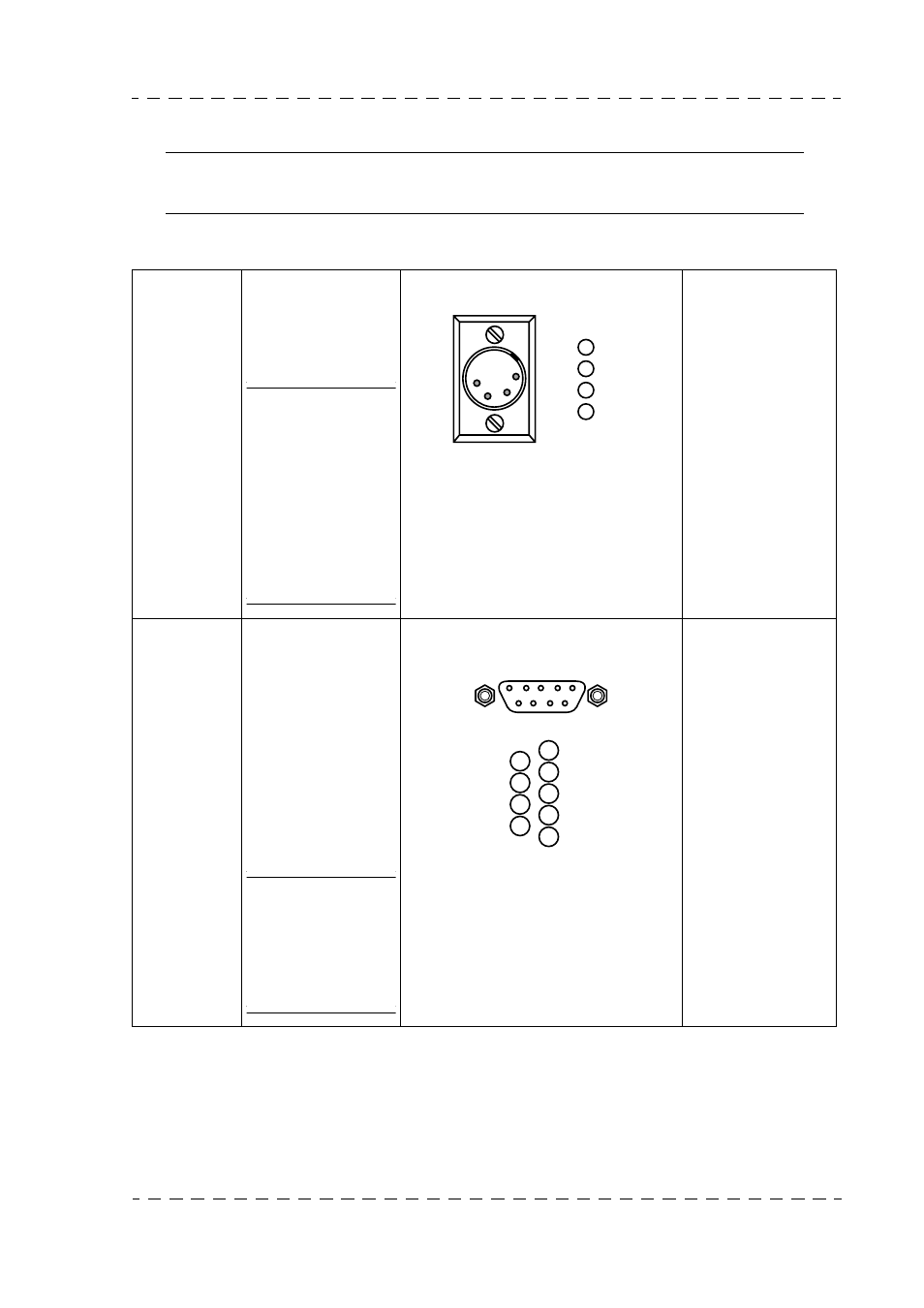

DC IN
• Alimentation du
pupitre ( 10,5 V à
17 V DC).
Consommation :
3 Watts
NOTA: Ne pas
utiliser cette
embase pour
alimenter le
pupitre avec
un CCU
DT500.
Utiliser
l’embase
CCU.
Embase
Type : XLR-4-32
Réf : T1000305
Prise
Type : XLR-4-11C
Réf : 91.581.802
Se référer au para-
graphe Schéma de l'
alimentation du pu-
pitre ci-après.
CCU
J1
• Transmission des
données Pupitre/
contrôle de voie et
Pupitre/caméra.
• Entrée de
l'alimentation
fournie par le
contrôle de voie
(CCUs 1685 - 1686
- DT500) et des
données auxiliaires.
NOTA:Utilise
r cette embase
avec un CCU
DT500 pour
alimenter le
pupitre.
Embase
Type : DEP09S400T
Réf : T9001515
Prise
Type : HE501 N09 AS
Réf : 99.027.194
Placer l’inverseur
LOOP-150
Ω sur la
position 150 Ω si
aucun pupitre n'est
connecté sur la prise
LOOP.
Se référer au para-
graphe Schéma de l'
alimentation du pu-
pitre ci-après.
!
"
GND 1
2
3
4 +12V
! " #
$ % & '
GROUND 1
OUT A1 2
RETURN B1 3
GROUND 4
+12v CCU IN
(AUX DATA IN)
5
GROUND 6
OUT B1 7
RETURN A1 8
GROUND 9
