Configuration de la commande master black (OCP 42)
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000
1.8 - CONFIGURATION DE LA COMMANDE MASTER BLACK
(OCP 42)
Le bouton de commande du MASTER BLACK est composé de deux parties pouvant être soli-
daire ou non l'une de l'autre suivant l'exploitation retenue. Si les deux parties ne sont pas soli-
daires, le réglage du MASTER BLACK est assuré par la partie inférieure du bouton.
Pour solidariser les deux parties :
• Enlever la bague de la partie supérieure du bouton.
• Serrer la vis située dans la gorge.
• Remettre la bague en place.
Pour désolidariser les deux parties :
• Enlever la bague de la partie supérieure du bouton.
• Desserrer la vis située dans la gorge.
• Remettre la bague en place.

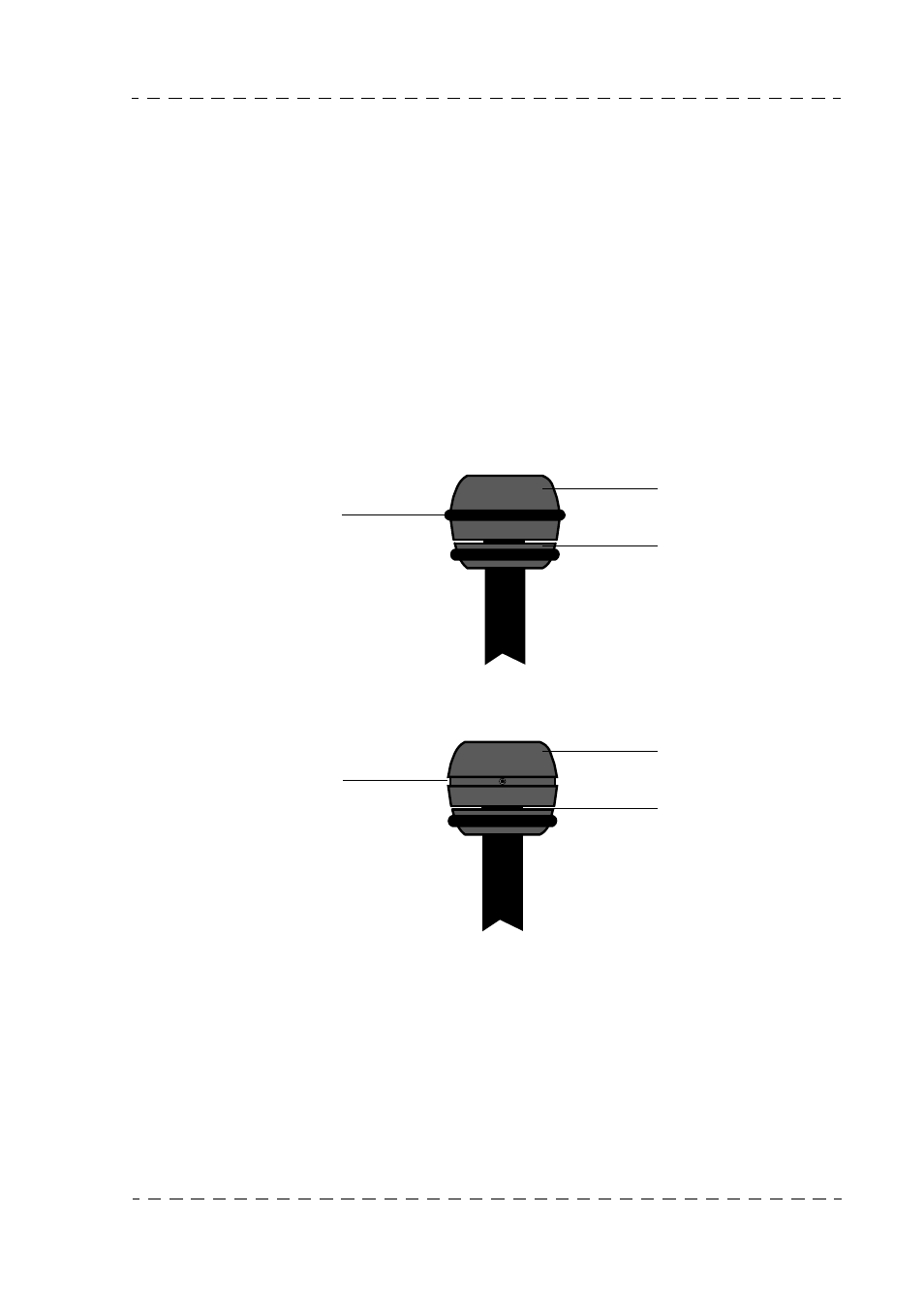

Partie supérieure
Bouton de commande avec sa bague supérieure
Partie inférieure
Partie supérieure
Partie inférieure
Bague
Gorge
Bouton de commande sans bague supérieure
