Chapitre 1 - Installation OCP 42/OCP 50 19
Description et raccordement des connecteurs
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000

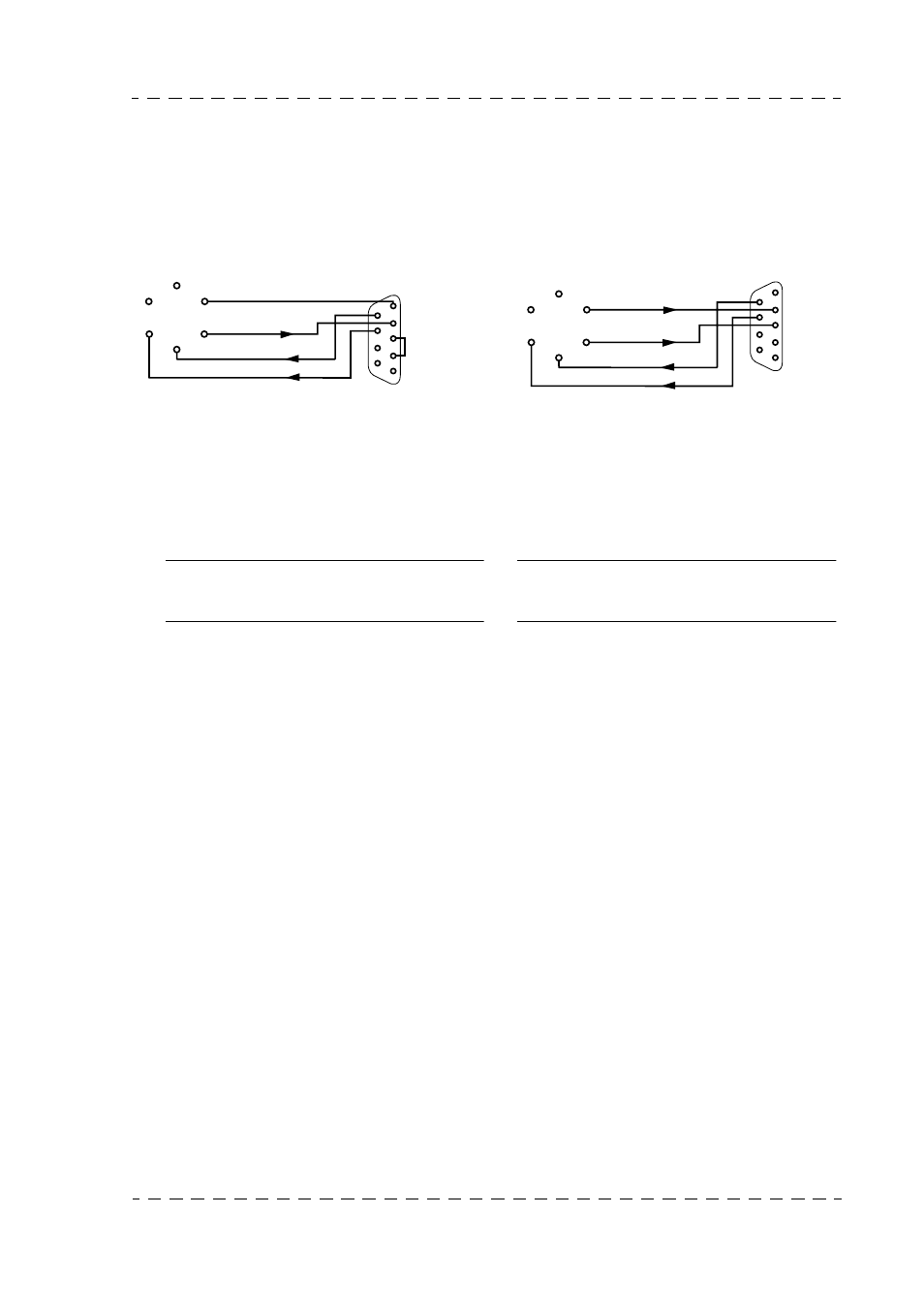

1.3.4.2 - Adaptation avec le cablage OCP type 1542
La connection de l'embase PREVIEW de l'OCP42 sur un câblage réalisé pour un OCP type
1542, nécessite l'emploi d'un des câbles adaptateurs suivant :
Les connecteurs sont représentés côté câblage.
Commande type boucle Commande type tension
Connecteur
Type : PT01E10/6P01SR
Réf : T1005664 Connecteur
Type : HE501 PFD-09Z
Réf : T9000370
Capot
Type :86303920A
Réf : 91617109 Connecteur
Type : PT01E10/6P01SR
Réf : T1005664 Connecteur
Type : HE501 PFD-09Z
Réf : T9000370
Capot
Type :86303920A
Réf : 91617109
Nota : Ce câble est disponible sous la
référence B1500552 (longueur 20 cm).
Nota : Ce câble est disponible sous la
référence B1500551 (longueur 20 cm).
1
5
6
9
B
C
D
E
F
A
PREVIEW SW OUT
PREVIEW SW OUT
PREVIEW IN (-)
PREVIEW IN (+)
GROUND
1
5
6
9
B
C
D
E
F A
PREVIEW SW OUT
PREVIEW SW OUT
PREVIEW IN (-)
PREVIEW IN (+)
