16 Chapitre 1 - Installation OCP 42/OCP 50
Description et raccordement des connecteurs
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur
1.3.3 - Alimentation
Le pupitre peut être alimenté à partir d'une des trois embases suivantes : DC IN, CCU,
PREVIEW/AUX.
Nota: L’OCP 50 utilisé avec un MSP (système centralisé) est alimenté par l’embase
CCU.
Si plusieurs embases sont utilisées simultanément pour l'alimentation, l'embase recevant la
tension la plus élevée sera utilisée par le pupitre.

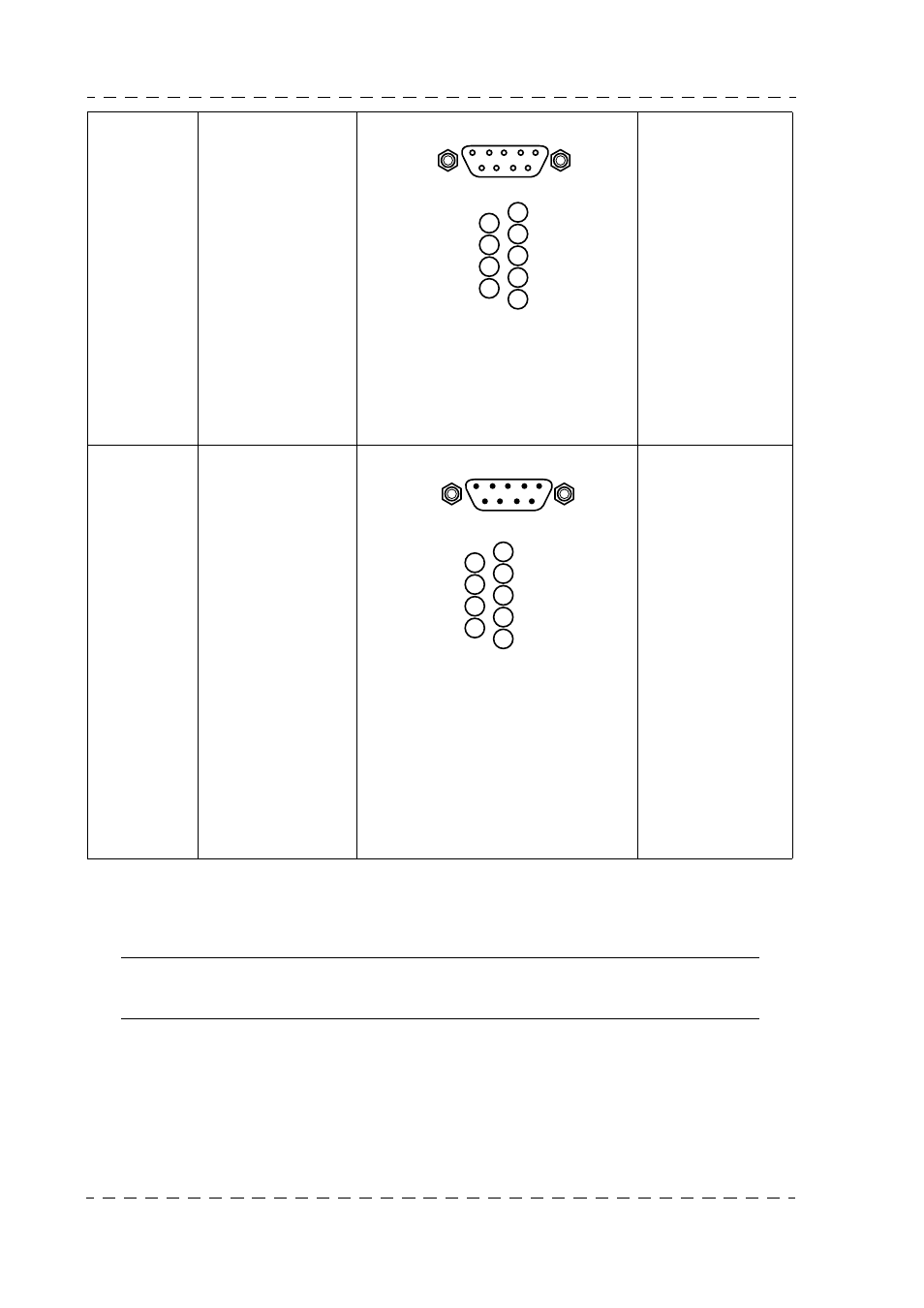

LOOP
J2
• Transmission des
données:
Pupitre/Autre
pupitre.
Embase
Type : DEP09S400T
Réf : T9001515
Prise
Type : HE501 N09 AS
Réf : 99.027.194
Placer l’inverseur
LOOP-150
Ω sur la
position LOOP si un
autre pupitre est con-
necté sur la prise
LOOP.
PREVIEW
AUX
J3
• Sortie:
Pupitre présélecteur
vidéo de la salle de
contrôle technique.
• Entrée:
Présélecteur vidéo
de la salle de
contrôle technique
pupitre (voyant
PREVIEW).
• Entrée pour
l'alimentation du
pupitre.
• Entrée ON AIR 1.
Embase
Type : DEP09P400T
Réf : T1005194
Prise
Type : HE501 PFD-09Z
Réf : T9000370
Capot
Type :86303920A
Réf : 91617109
Suivant le type de
commande (boucle
ou tension) venant
du préselecteur, le
câblage de la prise
sera différent.
Se référer au para-
graphe "Description
de la commande
PREVIEW" ci-après.
Se référer au para-
graphe "Schéma de l'
alimentation du pu-
pitre" ci-après.
! " #
$ % & '
GROUND 1
OUT A1 2
RETURN B1 3
GROUND 4
SPARE 5
GROUND 6
OUT B1 7
RETURN A1 8
GROUND 9
! " #
$ % & '
GROUND PREVIEW 1
PREVIEW IN (-) 2
PREVIEW IN (+) 3
12 V PREVIEW OUT (+) 4
12 V POWER IN 5
PREVIEW SW OUT 6
PREVIEW SW OUT 7
ON AIR 1 IN 8
GROUND 9
