14 Chapitre 1 - Installation OCP 42/OCP 50
Description et raccordement des connecteurs
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur
1.3 - DESCRIPTION ET RACCORDEMENT DES CONNEC-
TEURS

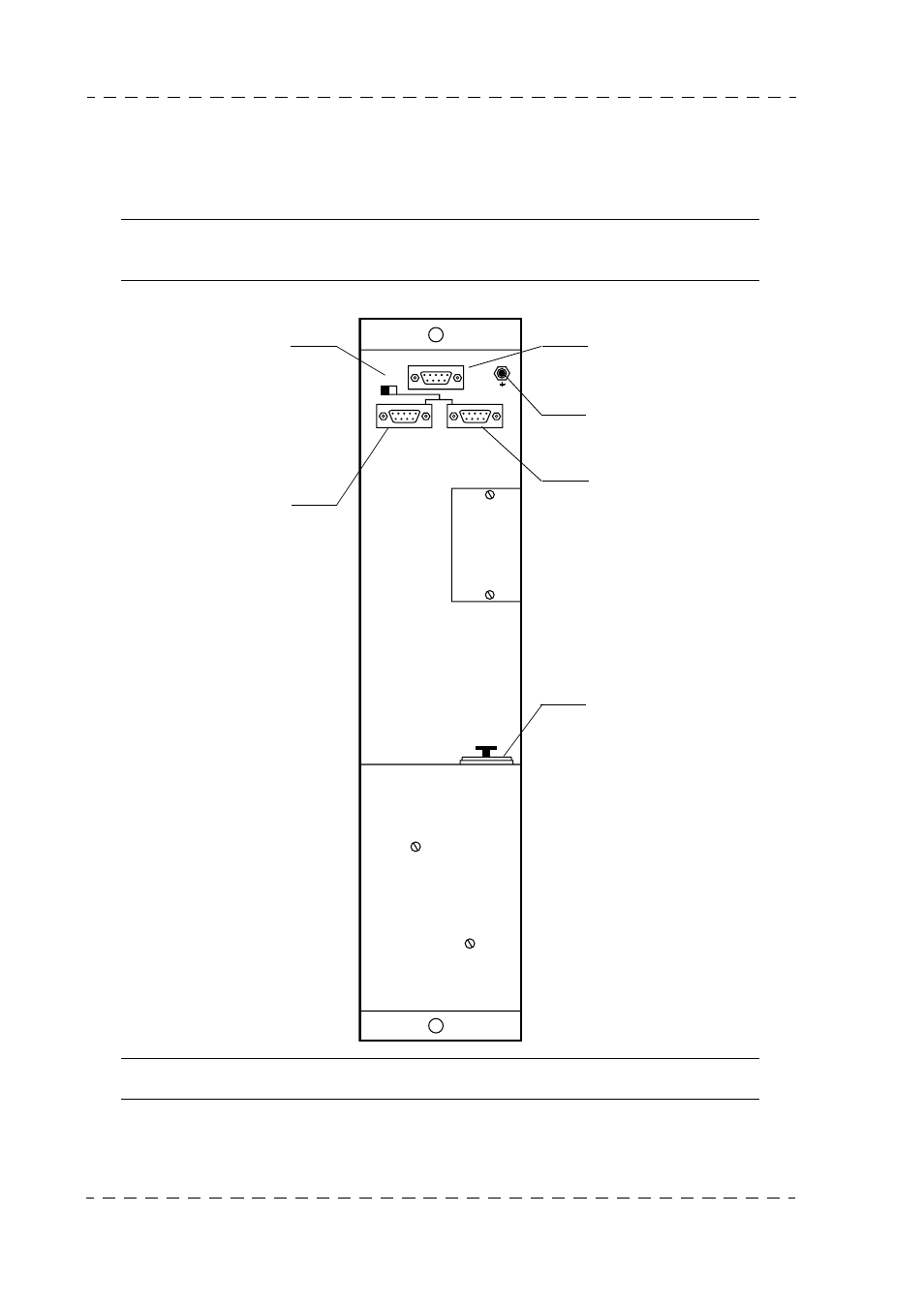

1.3.1 - Implantation et fonction des connecteurs
Nota: La fonction des connecteurs de l’OCP 50 utilisé avec un MSP (système
centralisé) est décrite dans le manuel d’utilisation du MCP.
* NOTA : Il est impératif de relier le pupitre à la terre de l'installation.
PREVIEW / AUX
LOOP 150W
CCU LOOP
J3
DC IN 12V
J2 J1
Entrée/sortie PREVIEW
Entrée données auxiliaires
Fixation du câble de mas-
se*
Entrée/Sortie des données
pupitre/contrôle de voie,
ou pupitre/caméra.
Mise en/hors service de
l'impédance de 150
Ω. Si
aucun pupitre n'est con-
necté sur l'embase LOOP
ce commutateur doit être
positionner sur 150
Ω.
Entrée/Sortie des don-
nées entre pupitres.
Alimentation du pupitre
(10,5 à 17 volts)
