10.2 Cartes d'expansions
10.2.1 Guide d'installation des cartes d'expansion

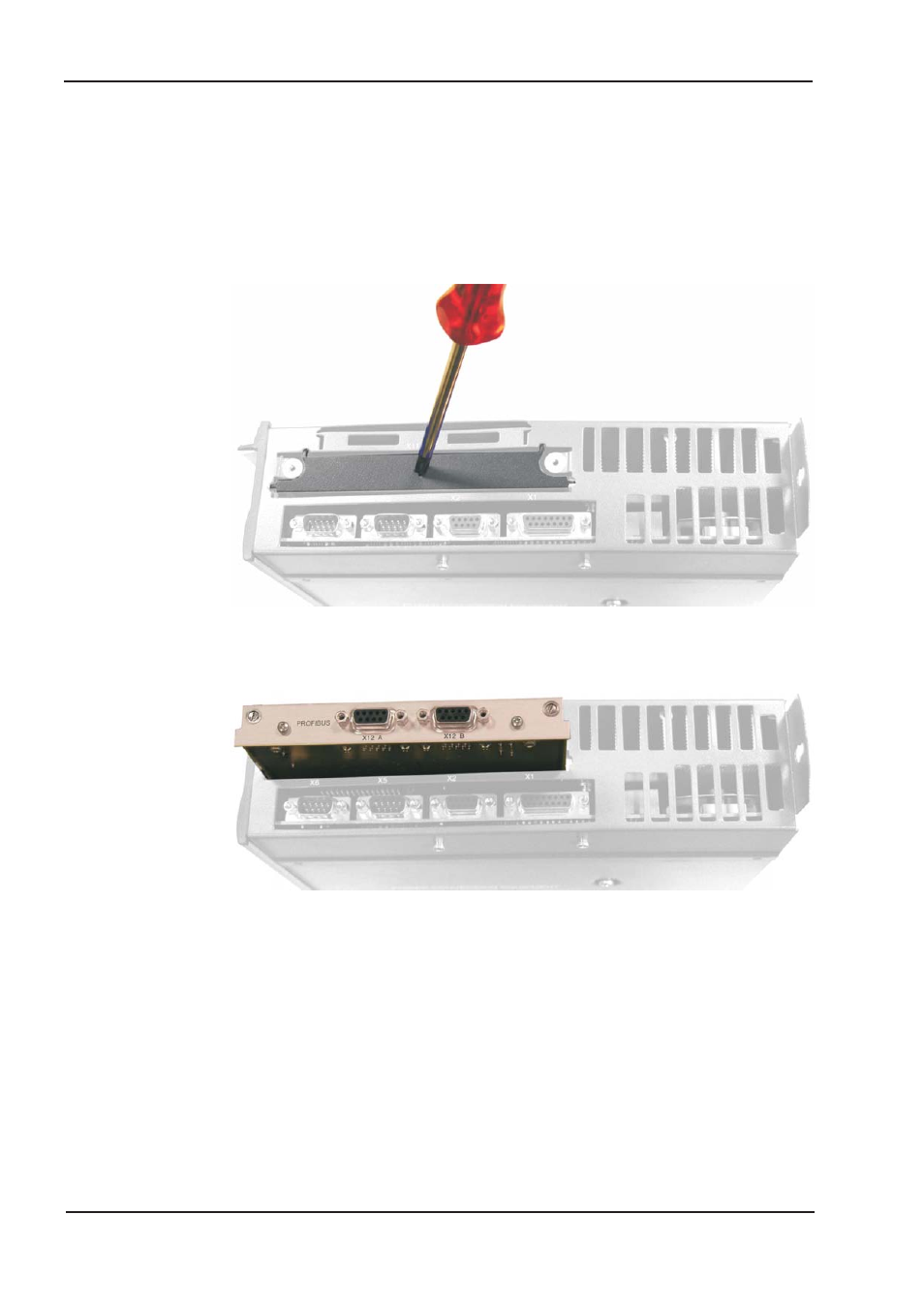

l Soulever le couvercle de l’emplacement des options à l’aide d’un tournevis approprié.
l S’assurer qu’aucune petite pièce (vis ou autres) ne chute dans l’emplacement ouvert.
l Engager la carte d’expansion dans la fente et, sans la basculer, entre les rails de guida-
ge prévus à cet effet.
l Enfoncer la carte d’expansion à fond dans la fente jusqu’à ce que le recouvrement fron-
tal vienne au contact de la patte de fixation. Le contact sûr de la connexion est alors as-
suré.
l Visser les vis du recouvrement frontal dans les alésages filetés de la patte de fixation.
