10.1.6 Contrôle fonctionnel
Lors de la première mise en service et suite à chaque intervention sur le câblage de
l'installation ou remplacement d'un ou de plusieurs composants de l'installation, il
doit de contrôler le bon fonctionnement du verrouillage de démarrage.
1. Arrêter tous les moteurs avec la valeur de consigne 0 V, dévalider les moteurs,
bloquer mécaniquement les charges suspendues
2. Exciter l'option -AS-
3. Ouvrir la grille de protection (sans pénétrer dans la zone de protection)
4. Retirer le connecteur X10 d'un variateur: le contacteur de secteur doit alors retomber
5. Réenficher le connecteur mâle X10. Remettre le contacteur en marche.
6. Répéter les pas 4 et 5 pour chaque variateur individuel.

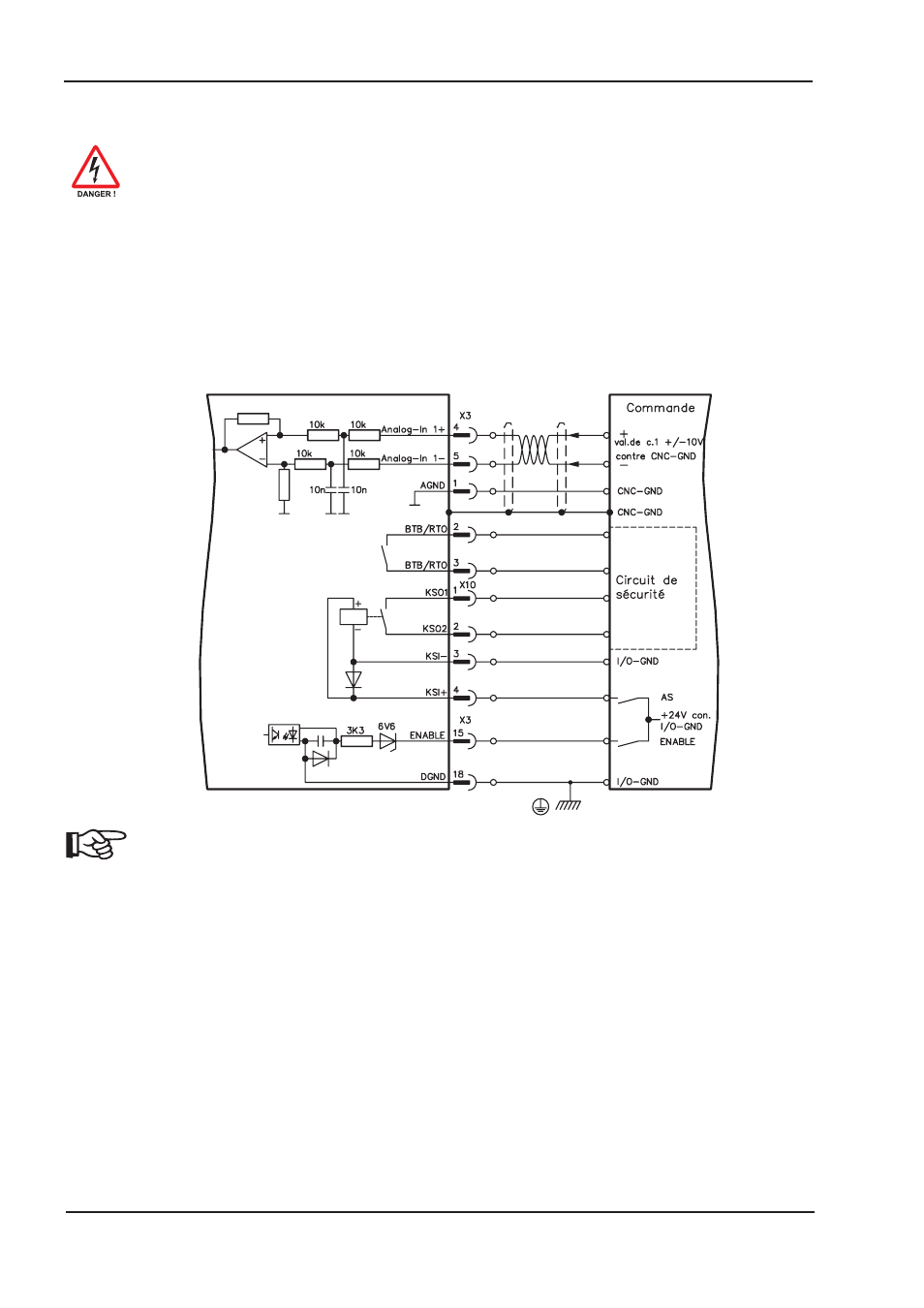

10.1.7 Schéma de raccordement (Principe)
Exemples d’utilisation pour les catégories 1, voir chapitre 10.1.8. - A.4.031.1/30
