8.15 Interface RS232, connexion de PC (X6)
Le réglage des paramètres de service, de régulateur de position et de bloc de marche peut être
exécuté par l’intermédiaire logiciel setup sur un ordinateur individuel (PC) du commerce.
Relier l'interface PC (X6) du variateur, la tensions d'alimentation étant coupées, via un câble
modem zéro à une interface série du PC.
N'utilisez pas un câble link modem zéro!
L'interface, isolée galvaniquement via des coupleurs optoélectriques, est placée au même potentiel
que l'interface CANopen.
L'interface est sélectionnée et réglée dans le logiciel setup.
Vous trouvez d'autres indications page 72.
Sur le module d’expansion optionnelle -2CAN- les deux interfaces RS232 et CAN, qui occupent
normalement le même connecteur X6, sont réparties sur deux embases distinctes. (
ð p.109).

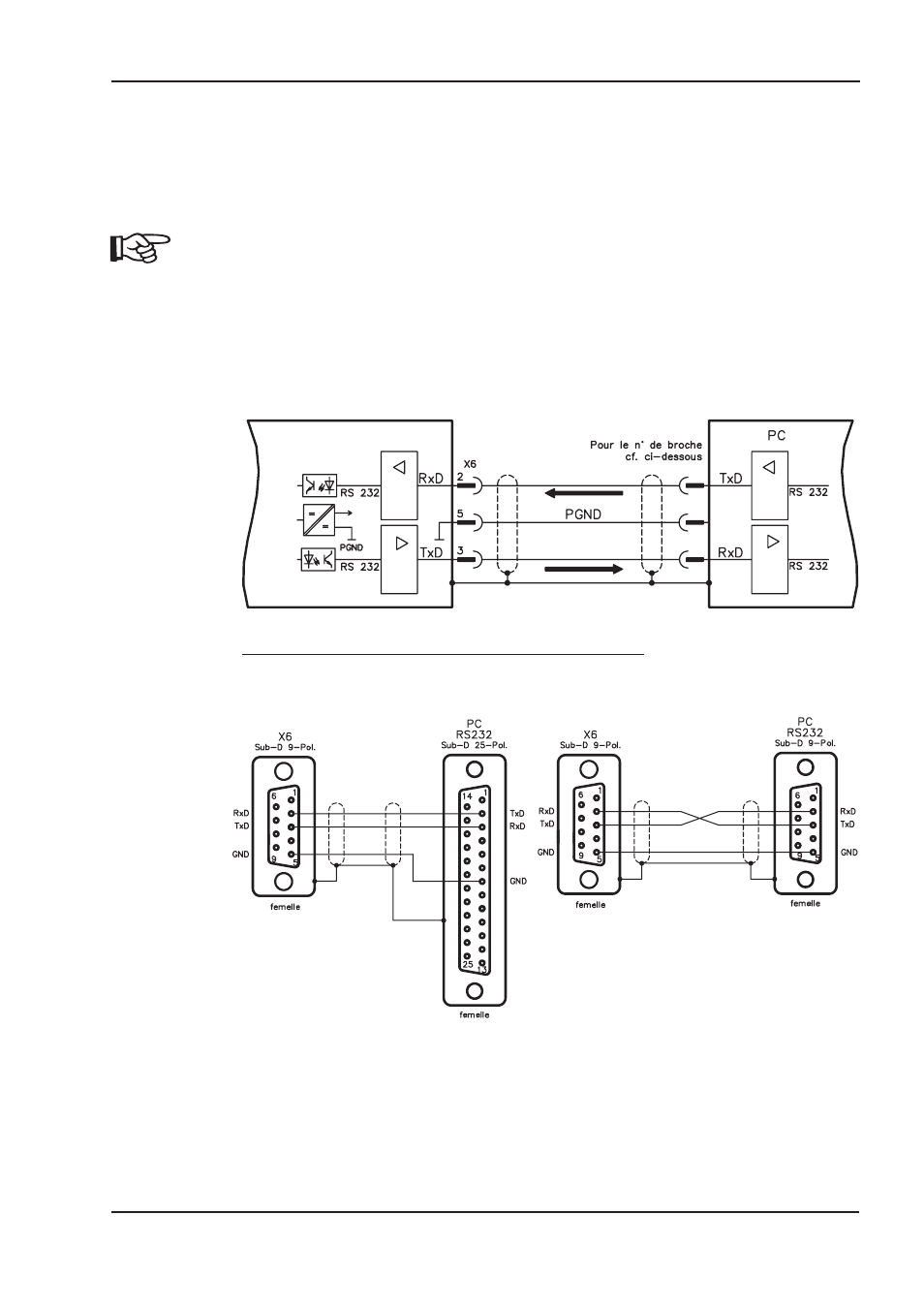

Câble de transfert entre le PC et le variateur de la série AX2000:
(Vue de dessus sur les connecteurs mâles SubD intégrés; ce qui correspond au côté brasage des
connecteurs femelles SubD sur la câble)
- A.4.031.1/13,14
