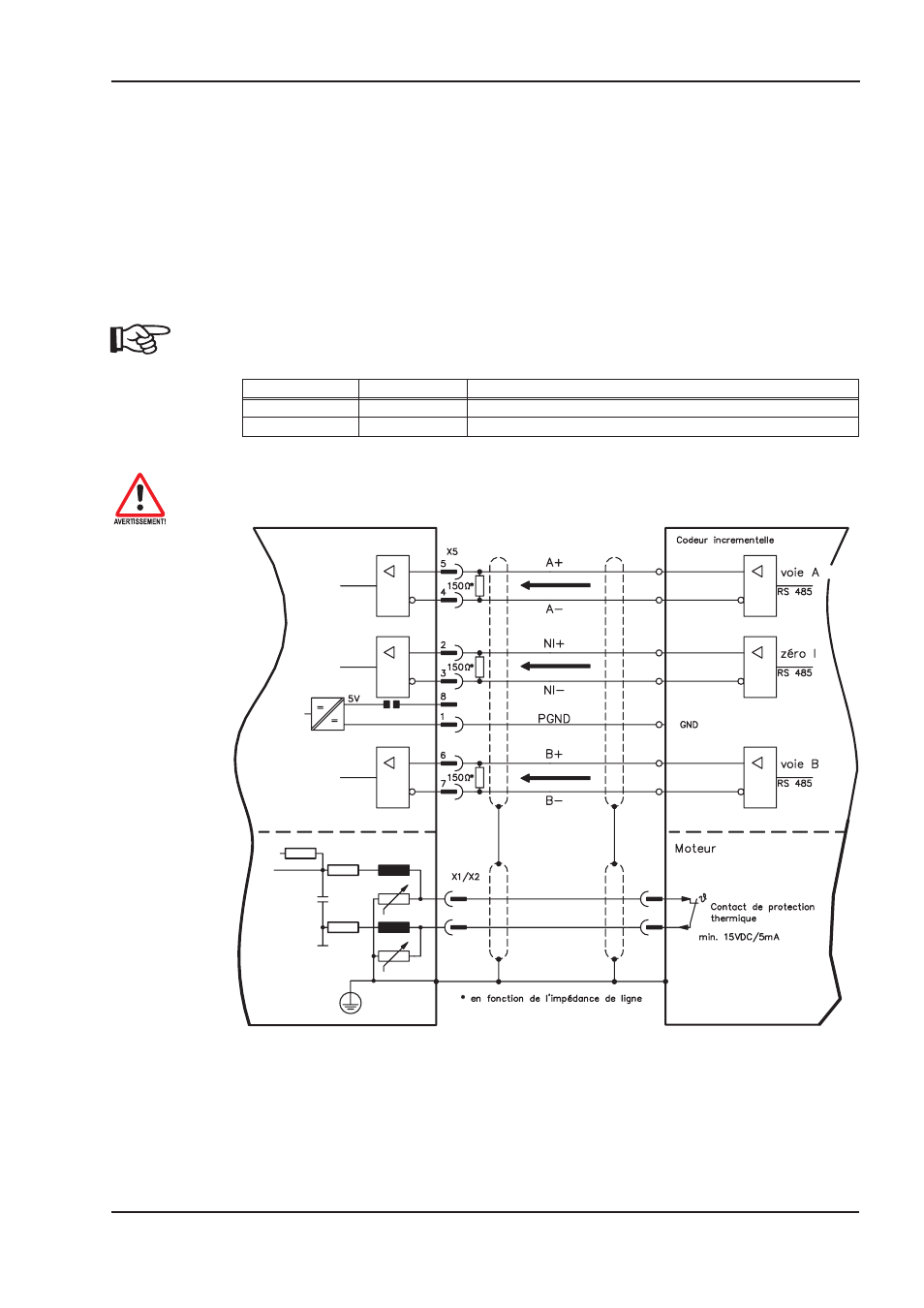

8.11.6 Codeur incrémentiel (X5)
Un codeur incrémentiel peut être utilisé comme appareil de rétroaction standard. A chaque connex-
ion de l’alimentation 24 V, l’amplificateur requiert les informations de démarrage du régulateur de
position (valeur de paramétrage MPHASE). Selon le type de feedback, soit un Wake&Shake est
réalisé soit la valeur de MPHASE est extraite de l’EEPROM du servoamplificateur.
Le contact thermique de mise à la terre du moteur est raccordé à le variateur via X1 (
ð p.54) ou X2
( ð p.52).
Si vous avez des questions sur l’alimentation en tension du codeur et pour une longueur de câble
prévue dépassant 50 m, veuillez contacter notre division des applications.
AGND et DGND au connecteur X3 doivent être pontés !
Fréquence limite: 1.5 MHz
Type de codeur FBTYPE Remarque
RS422 5V 9 MPHASE de EEPROM
RS422 5V 8 MPHASE avec wake & shake
N’utilisez pas cet appareil de rétroaction avec des charges pendues et verticales.
AX 2001...2020 Manuel du Produit 57
BECKHOFF
07/2007
Installation électrique
AX2000
SubD 9
