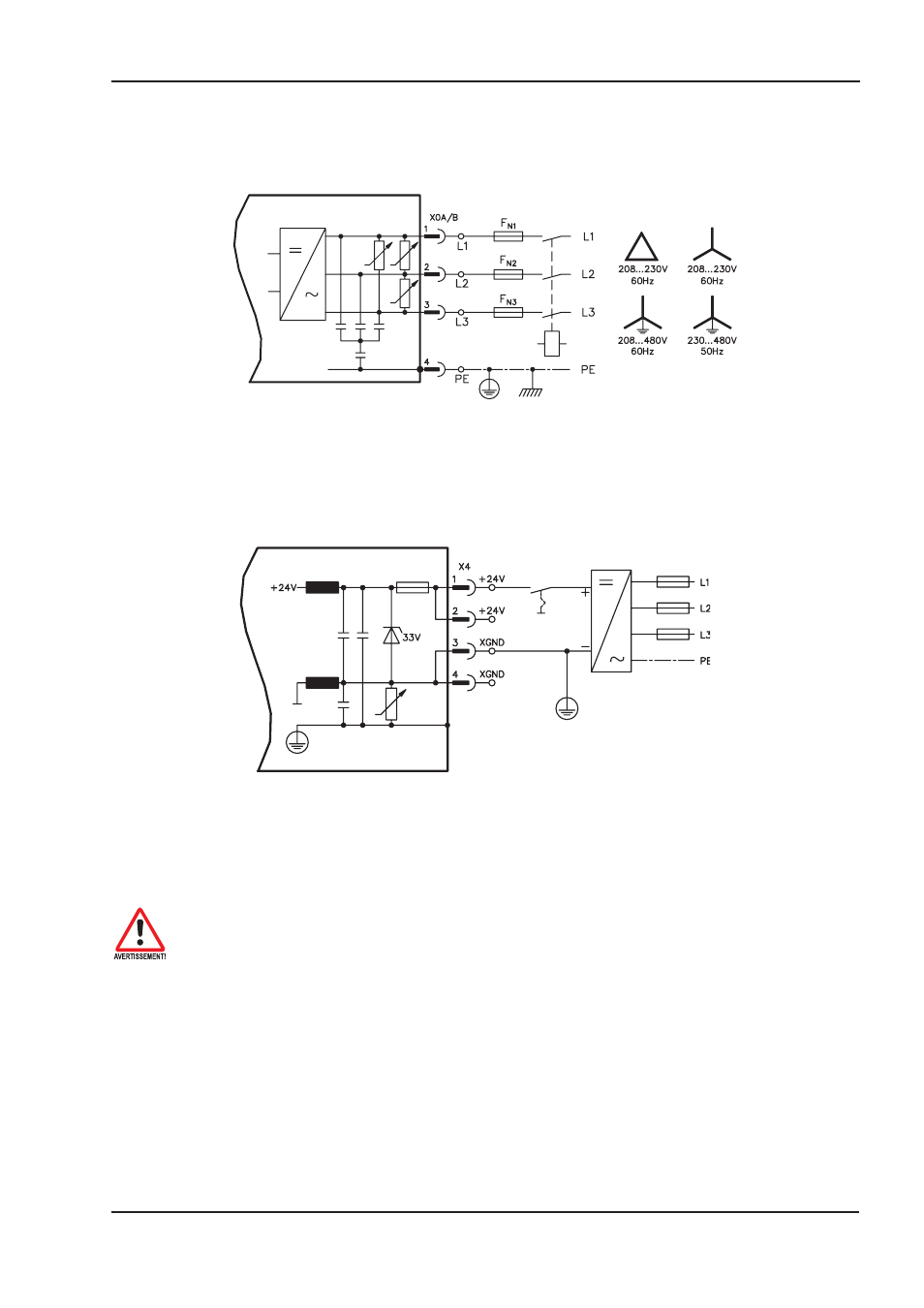

8.8.2 Raccordement secteur (X0)
— Directement sur le réseau 3~ mis à la terre, filtre intégré
— protection (p. ex. fusible) réalisée par l'utilisateur ð p.19
8.8.3 Tension auxiliaire 24V (X4)
— Séparation de potentiel, bloc d'aliment. externe 24 V CC, p. ex. avec transfo d'isolement
— Intensité de courant requise
ð p.18
— Filtre de déparasitage intégré pour l'alimentation en tension auxiliaire 24 V
8.8.4 Circuit intermédiaire (X7)
Commutable en parallèle grâce à un circuit breveté de répartition de la puissance ballast sur tous
les variateurs raccordés au même bus CC (circuit intermédiaire, exemple de raccordement
ð p.85).
Seuls les variateurs avec une alimentation en tension sur le même réseau (tension
d’alimentation et de puissance identiques) peuvent être reliés au circuit
intermédiaire.
La somme des courants nominaux de l’ensemble des servoamplificateurs
connectés en parallèle à un AX2000 ne doit pas dépasser 40 A.
Utilisez des câbles non blindés (2,5 mm²) d’une longueur max. de 200 mm. Pour
des longueurs plus importantes, utilisez des câbles blindés.
- A.4.031.1/21,25
AX 2001...2020 Manuel du Produit 49
