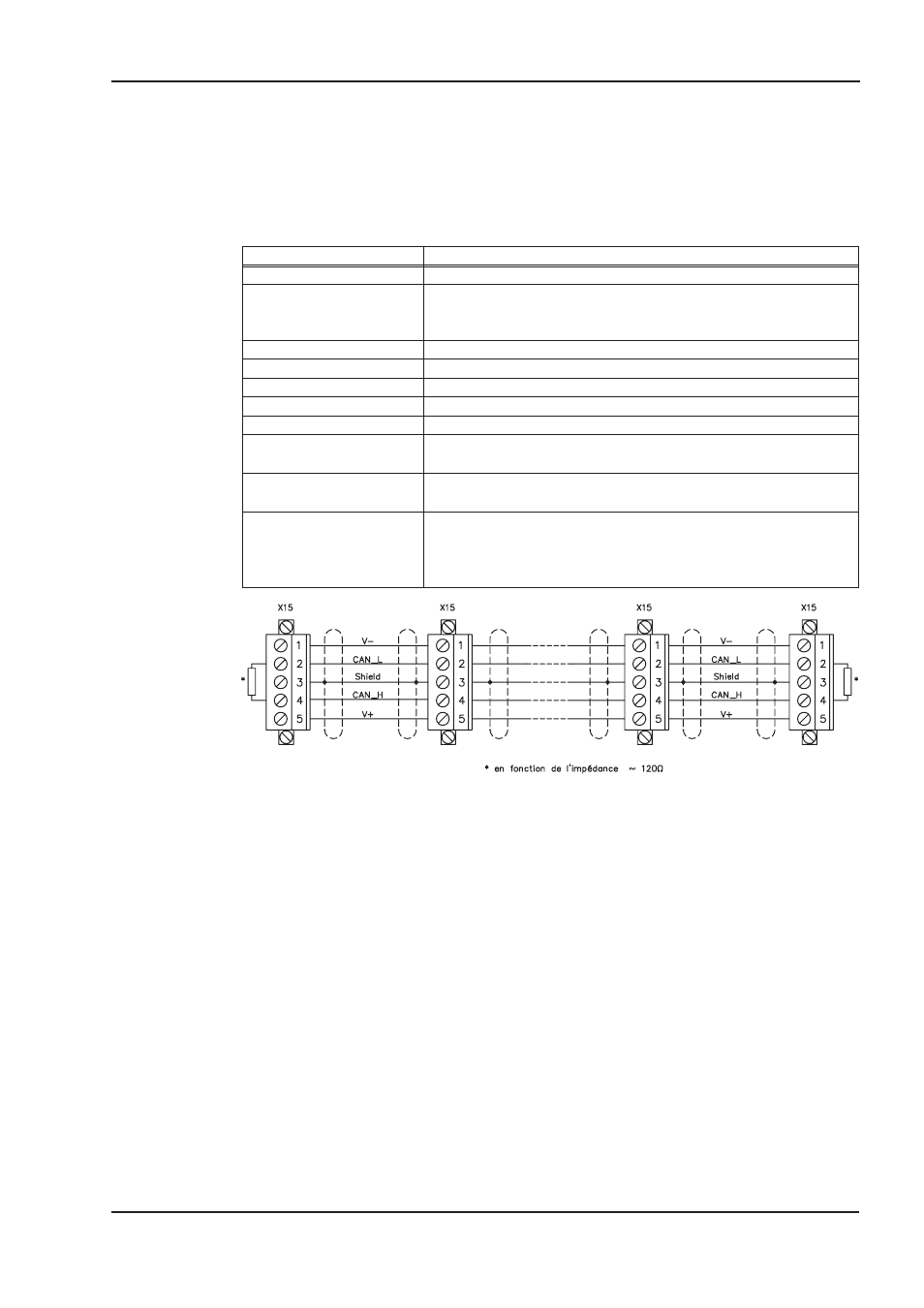

10.2.5.7 Câble de bus
Conformément à la norme ISO 898, vous devriez utiliser un câble de bus avec une impédance
caractéristique de 120
W. L’augmentation de la vitesse de transmission permet de réduire la lon-
gueur de câble à utiliser pour une communication fiable. Les valeurs suivantes que nous avons
mesurées peuvent servir de valeurs de référence. Elles ne devraient cependant pas être interpré-
tées comme des valeurs limites.
Caractéristique générale Spécification
Débit 125 Kbit, 250 Kbit, 500 Kbit
Distance avec le rail collec-
teur
épais 500 m pour 125 KBaud
250 m pour 250 KBaud
100 m pour 500 KBaud
Nombre de noeuds 64
Signalisation CAN
Modulation Bande passante de base
Couplage multimédia Mode de réception/terme différentiel couplé en continu
Isolation 500 V (Option : optocoupleur, côté noeud de transceiver)
Impédance d’entrée différ-
entielle type (état récessif) Shunt C = 5pF
Shunt R = 25K W (sous tension)
Impédance d’entrée différ-
entielle min. (état récessif) Shunt C = 24pF + 36 pF/m de la dérivation stable fixée
Shunt R = 20K W
Gamme de tensions maxi-
male
absolue
-25 V à +18 V (CAN_H, CAN_L). Les tensions de CAN_H et CAN_L
appliques à la broche de masse CI de transceiver. La valeur de cette
tension est plus élevée que celle de la borne V, qui correspond à la
baisse de tension de la diode à barrière de Schottky (max. 0,6 V).
Mise à la terre :
pour éviter des boucles de terre, le réseau DeviceNet ne doit être mis à la terre qu’en un seul point.
Les circuits de commutation de la couche physique de tous les appareils sont rapportés au signal
de bus V. Le raccordement à la masse s’effectue via l’alimentation en courant du bus. La conduc-
tion électrique entre la borne V et la terre ne peut s’effectuer par l’intermédiaire d’aucun autre appa-
reil qu’une alimentation en courant.
Topologie du bus :
le support DeviceNet dispose d’une topologie de bus linéaire. Des résistances de terminaison sont
requises de chaque côté du câble de raccordement. Des dérivations allant jusqu’à 6 m sont autori-
sées de manière à permettre le raccordement d’au moins un noeud.
Résistances de terminaison :
pour DeviceNet, il faut installer une résistance de terminaison de chaque côté du câble de rac-
cordement. Données de résistance : 120
W, 1 % film métallique, 1/4 W
