8.14.2 Sorties analogiques (X3)
Propriétés techniques
— La masse de référence est Analog GND (AGND, borne X3/1 et X3/10)
— Résistance de sortie : 2.2k
W
— Tension de sortie ±10V
— Résolution : 10 bits
— Taux d’échantillonnage 62.5 μs

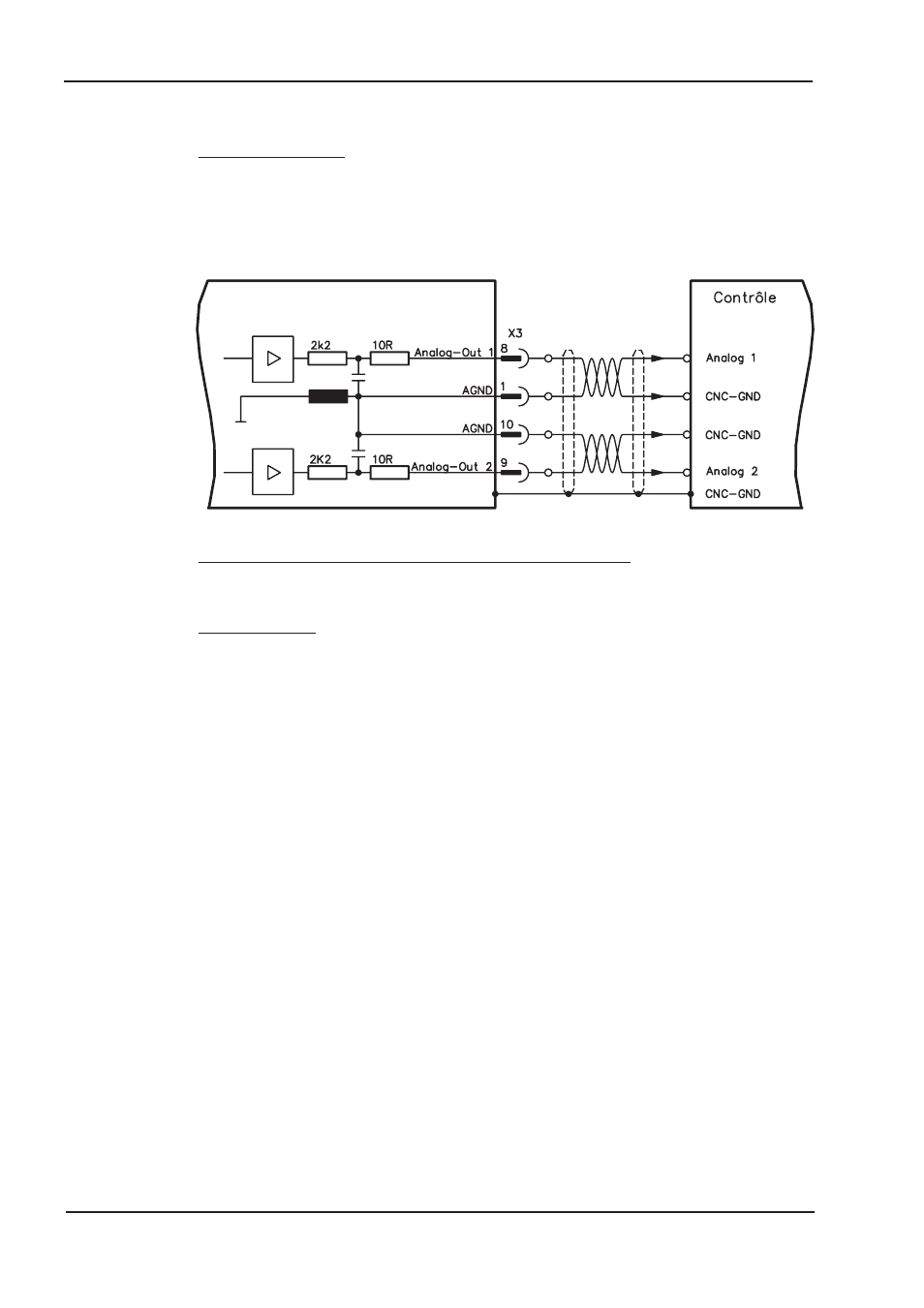

Sorties analogiques programmables Analog-Out 1 / Analog-Out 2
Les bornes X3/8 (Analog-Out 1) ou X3/9 (Analog-Out 2) peuvent se voir affecter les signaux analo-
giques suivants :
Réglage standard :
Analog-Out 1 : tension tachymétrique n
réel
(vitesse)
La sortie délivre ±10 V pour la vitesse finale réglée.
Analog-Out 2 : valeur de courant I
réel
(couple)
La sortie délivre ± 10 V pour le courant de crête réglé (valeur efficace du courant).
La borne X3/8 (Analog-Out1) ou la borne X3/9 (Analog-Out 2) peuvent servir à afficher des valeurs
analogiques captées sous forme de signaux de mesure numériques par le variateur.
Le page d’écran “I/O analog” de notre logiciel de mise en service indique la liste des fonctions pré-
programmées.
