10.3 Accessoires speciales

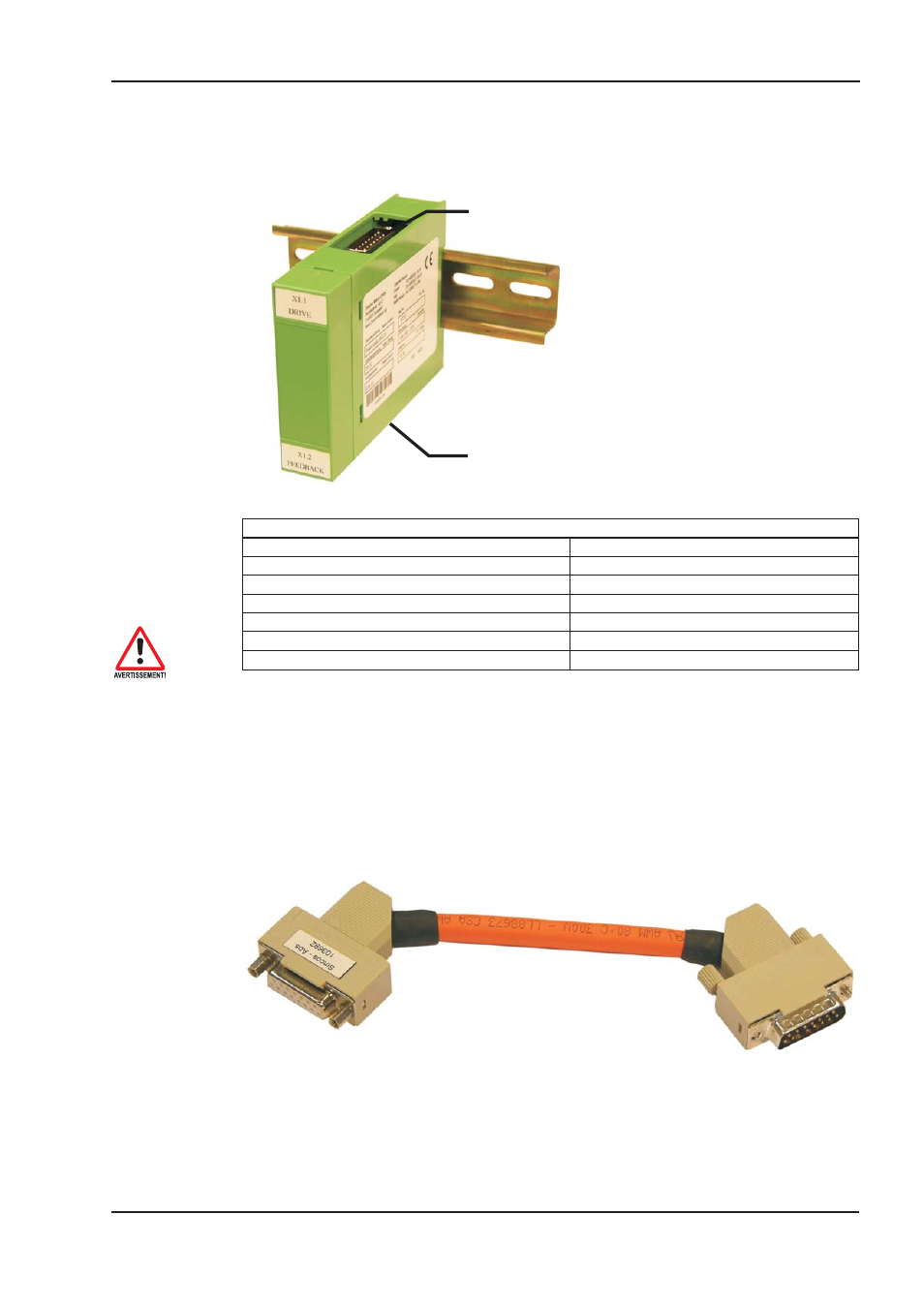

10.3.1 Alimentation SINCOS
L’augmentation de l’alimentation en
tension permet de faire fonctionner les
systèmes de codeur sur connecteur mâle
X1, avec une intensité de courant allant
jusqu’à 400 mA CC. Cette alimentation
en tension est branchée entre X1 et le
codeur et est assurée par AX2000.
Un câble de données branché 1:1, d’une
longueur maximale de 2 m, est néces-
saire pour assurer la connexion entre le
variateur et l’alimentation en tension.
Le codeur est raccordé à l’alimentation
en tension via le câble de raccordement
du codeur normal (max. 50 m).
Caractéristiques techniques
Tension de sortie
5V DC (-5%…+5%)
Courant de sortie max. 400mA DC
Indice de protection IP20
Température ambiante 0…+55°C
Montage Profilé chapeau
Longueur de câble (variateur -> alimentation) max. 2m
Longueur de câble (alimentation -> codeur) max. 50m
10.3.2 Adaptateur de terminaison pour câbles de codeurs
Les codeurs, qui n’ont pas de résistance de terminaison intégrée, peuvent être raccordés à X1 via
cet adaptateur, à l’aide de nos câbles standard.
Les résistances de terminaison augmentent l’immunité. L’adaptateur d’environ 200 mm de long est
raccordé au variateur (X1).
AX 2001...2020 Manuel du Produit 111
BECKHOFF
07/2007
Expansions, accessoires
vers le variateur
(max. 2m)
vers le codeur
(max. 50m)
