8.14 Entrées/sorties digitales et analogiques
8.14.1 Entrées analogiques (X3)
Le variateur pour les valeurs de consigne analogiques possède deux entrées différentielles sans
rétroaction et programmables. En tant que référence de potentiel, l'AGND (X3/1) doit toujours
être reliée à la CNC-GND de l'automate programmable.
Propriétés techniques
— Tension d'entrée différentielle ± 10 V max.
— Résolution 1.25 mV
— Masse de référence : AGND, borne de connexion X3/1
— Résistance d'entrée 20 k W
— Plage de tension en mode commun pour les deux entrées en plus ± 10 V
— Taux d’échantillonnage 62.5 μs

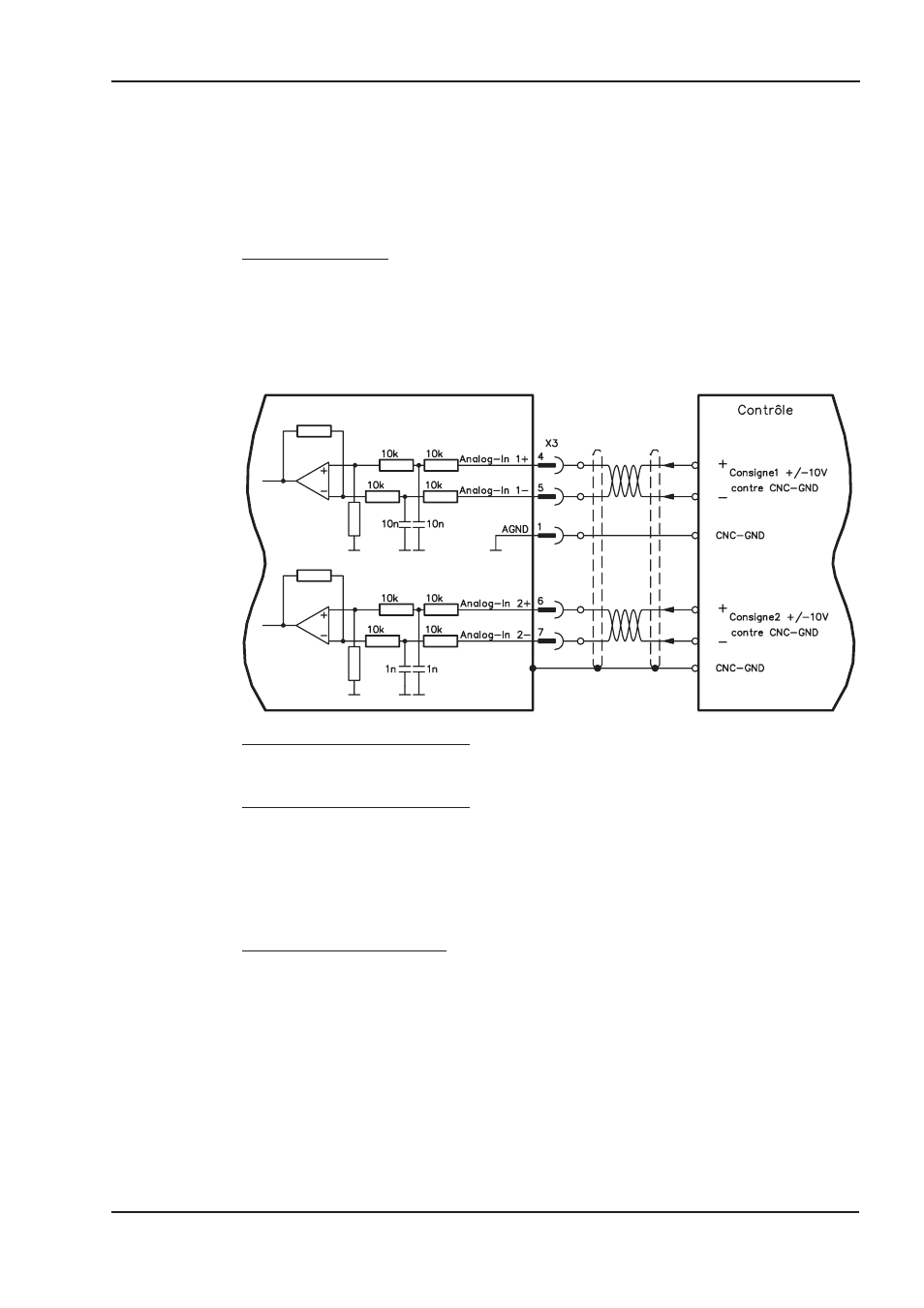

Entrée Analog-In.1 (bornes X3/4-5)
Tensions d'entrée différent. de ± 10 V max., résolution 14 bits, possibilité d'adaptation.
Réglage standard : valeur de consigne de vitesse
Entrée Analog-In.2 (bornes X3/6-7)
Tensions d'entrée différent. de + 10 V max., résolution 12 bits, possibilité d'adaptation.
Réglage standard : valeur de consigne de couple
Exemples d'utilisation pour entrée de valeur de consigne Analog-In.2:
—
limitation de courant réglable externe
— entrée atténuée pour entrée pour service de réglage/service par “tops”
— précommande / override
Affectation de sens de rotation
Réglage standard : rotation vers la droite de l'arbre moteur (en regardant l'arbre)
—
Tension positive sur la borne X3/4 (+ ) par rapport à la borne X3/5 ( - ) ou
— Tension positive sur la borne X3/6 (+ ) par rapport à la borne X3/7 ( - )
Pour inverser le sens de rotation, vous pouvez permuter la disposition des bornes X3/4-5 ou
X3/6-7, ou modifier le paramètre SENS DE ROTATION sur la page d'écran d'affichage “vitesse”.
-
