5 Identification du produit
5.1 Etendue de la livraison
Si vous nous commandez des variateurs de la série AX2000, vous recavrez :
— AX2000
— Contre-fiche X3, X4, X0A, X0B, X7, X8
Les contre-fiches SubD et le connecteur moteur X9 ne sont pas partie de l'étendue
de la livraison !
— Documentation en ligne (online) sur CD-ROM
— logiciel setup DRIVE.EXE sur CD-ROM
Accessoires: (à commander en sus si nécessaire)
— Servomoteur synchrone (linéaire ou rotatif)
— câble moteur (confectionné) ou
les deux connecteurs moteur séparés avec câble moteur au mètre
— câble de rétroaction (confectionné) ou
les deux connecteurs de rétroaction séparés, avec câble de rétroact. au mètre
— bobines de choc moteur 3YL pour longueurs de câble de plus de 25 m
— Alimentation en tension pour codeur avec plus de 150 mA d’intensité de courant ( ð p.111)
— Adaptateur de terminaison pour codeur sans résistance de terminaison (
ð p.111)
— résistance ballast externe BAR(U)
— câble de communication vers le PC (
ð p.69) ou adaptateur en Y (ð p.84) pour le
paramétrage de 6 variateurs au maximum à un ordinateur.
— câbles d'alimentation secteur, de commande, de réseau de terrain
(à chaque fois au mètre)
5.2 Plaque signalétique

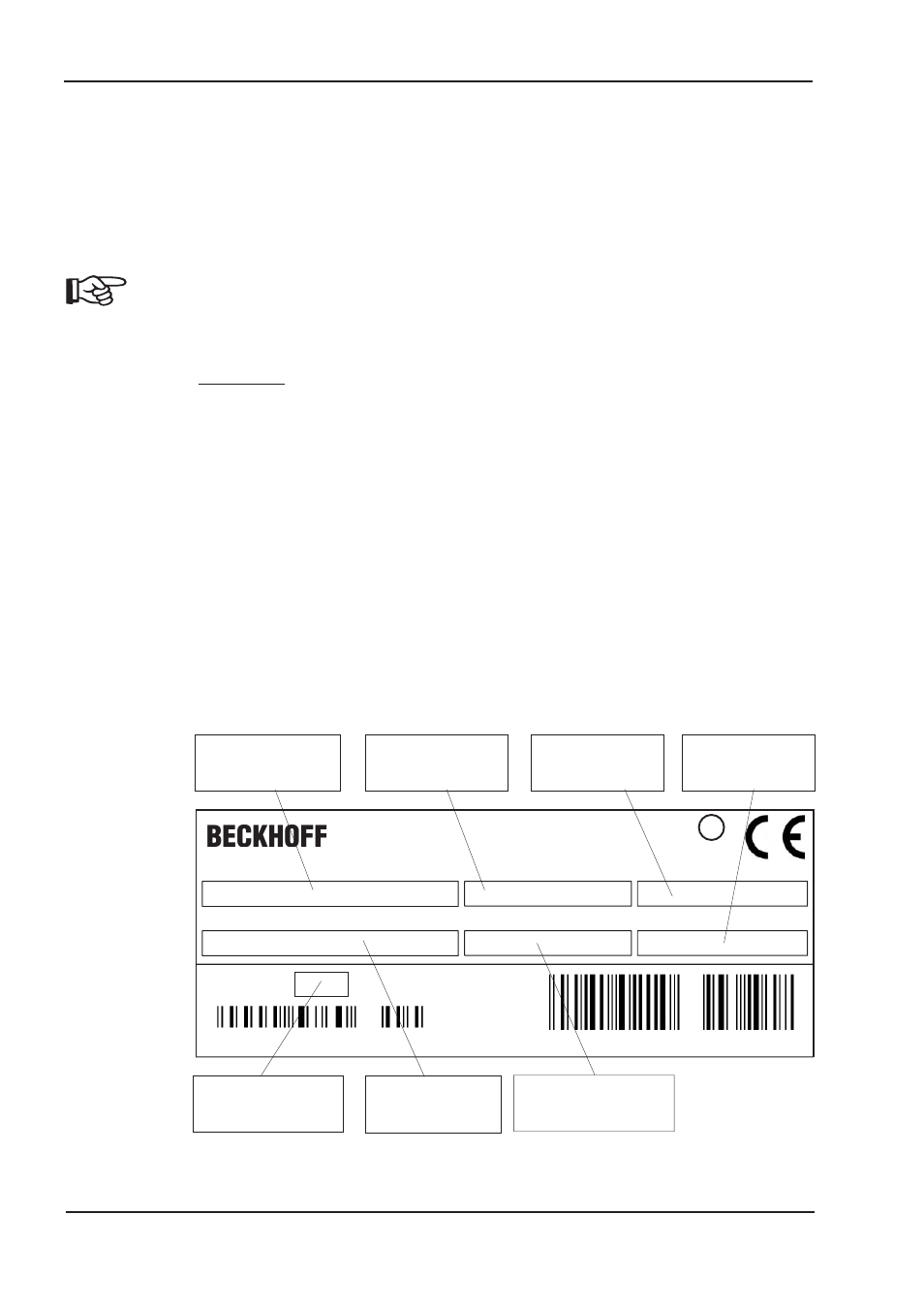

La plaque signalétique représentée ci-dessous est apposée latéralement sur le variateur. Les cases
individuelles présentent les inscriptions mentionnées ci-dessous.
14 AX 2001...2020 Manuel du Produit
Identification du produit
07/2007
BECKHOFF
Typenbezeichnung
Spannungsversorgung
Model Number
Power Supply
Ser. Nr
Nennstrom
Ser. No.
Nom. Current
Bemerkung
Schutzart
Comment
Encl.Rating
Eiserstr. 5
D-33415 Verl
Umgebungstemp.
Ambient temp.
E195162
1VD4
LISTED
IND. CONT. EQ.
C US
UL
®
5.76 008102106842
Tel.: +49-(0)5246/963-0
Fax: +49-(0)5246/963-149
Cartes d'expansions,
options
Numéro de série Type de variateur
Température ambiante
max.
Courant de sortie
pour service S1
Type de
protection
Alimentation en
puissance connectée
