10.2.4.4 Schéma de raccordement

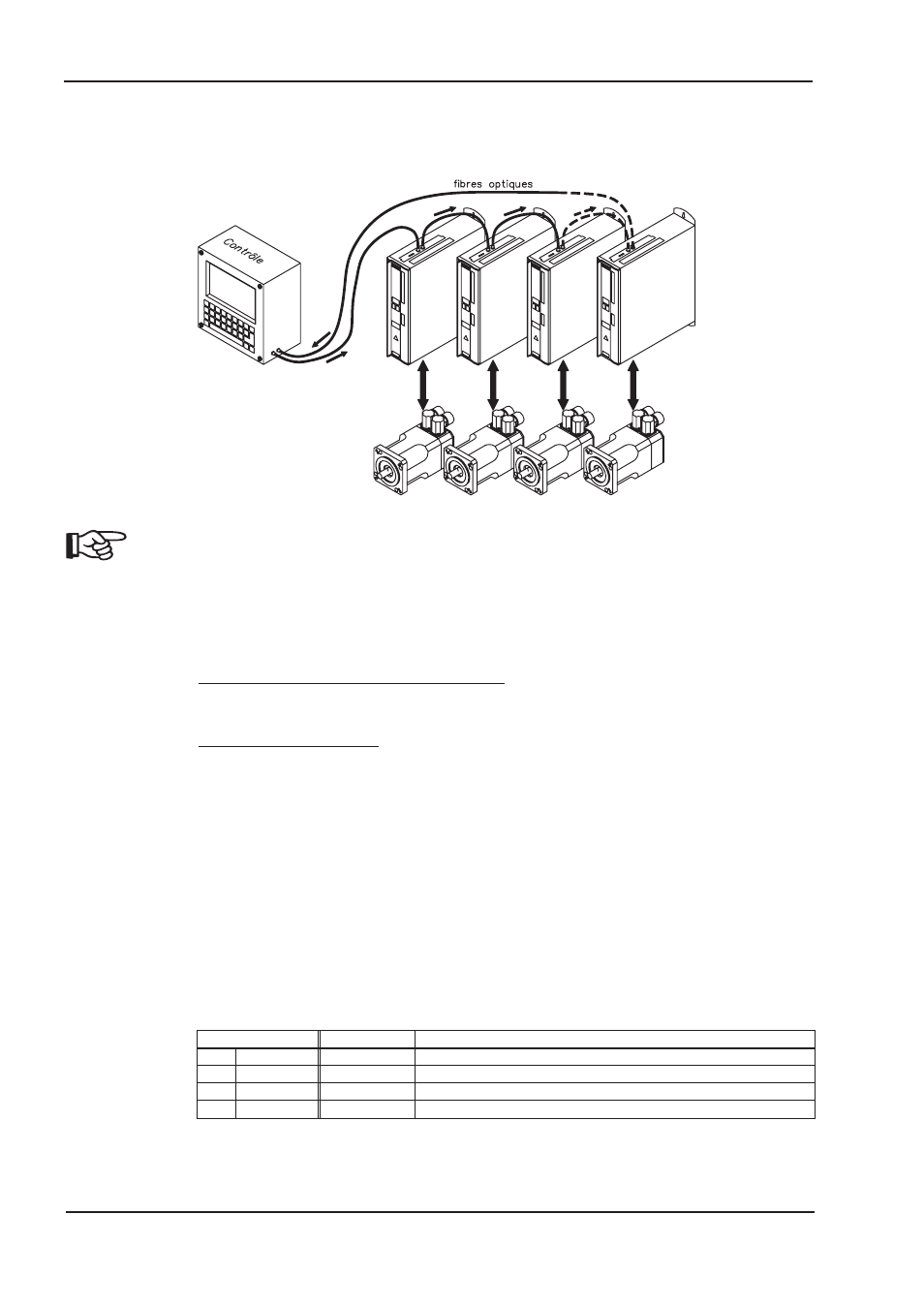

Réalisation du système de bus SERCOS en boucle à l’aide de fibres optiques (schéma principe).
AGND et DGND (connecteur X3) doivent être strappés !
10.2.4.5 Modification de l’adresse de station
L’adresse du variateur peut être réglée sur une valeur comprise entre 0 et 63. L’adresse 0 permet
d’affecter le entraînement en tant qu’amplificateur dans la boucle SERCOS. Réglage:
Touches situées sur la face avant du variateur
Vous pouvez également modifier l’adresse SERCOS en utilisant les touches situées sur la face
avant du AX2000 (pour plus d’informations, consultez les manuels d’installation).
Logiciel de mise en service
Vous pouvez également modifier l’adresse à l’aide du logiciel de mise en service, page d’écran
« CAN/Bus de terrain». Pour plus d’informations, consultez le manuel « Logiciel de mise en ser-
vice » ou bien l’aide en ligne. Dans la page d’affichage « Terminal », vous pouvez également taper
la commande ADDR #, où # correspond à la nouvelle adresse du variateur.
10.2.4.6 Modification de la vitesse de transmission et de la puissance optique
Si la vitesse de transmission n’est pas correctement définie, il n’y a pas de communication. Le
paramètre SBAUD # vous permet de régler la vitesse de transmission, # correspondant à cette
dernière. Lorsque la puissance optique n’est pas correctement réglée, des erreurs surviennent lors
de la transmission des télégrammes et la DEL rouge située sur le entraînement s’allume. Dans le
cas d’une communication normale, les DEL vertes signalant l’envoi et la réception de télégrammes
clignotent rapidement, donnant ainsi l’impression que les DEL sont allumées. Le paramètre SLEN #
vous permet de définir la puissance optique d’un câble à fibres optiques standardisé de 1 mm², #
correspondant à la longueur du câble en mètres.
SBAUD SLEN
2 2 MBaud 0 connexion très courte
4 4 MBaud 1…< 15 Longueur de la connexion avec un câble en plastique de 1 mm²
8 8 MBaud 15…<30 Longueur de la connexion avec un câble en plastique de 1 mm²
16 16 MBaud ³ 30 Longueur de la connexion avec un câble en plastique de 1 mm²
Vous pouvez également modifier ces paramètres à l’aide du logiciel de mise en service, page
d’écran « SERCOS ». Pour plus d’informations, consultez le manuel « Logiciel de mise en service »
ou bien l’aide en ligne. Dans la page d’affichage « Terminal », vous pouvez également taper les
commandes SBAUD # et SLEN # .
