8.3.2 Données techniques des câbles de raccordement
Pour plus amples informations concernant les propriétés chimiques, mécaniques et électriques des
lignes et des câbles, contacter notre Département Applications (Service après-vente).
Respecter les instructions du chapitre “Section des conducteurs”, page 20. Pour
faire fonctionner en toute sécurité le variateur avec la longueur de câble maximale
autorisée, vous devez utiliser des câbles satisfaisant notamment aux exigences de
capacité.
Matériau d'isolation
Gaine
PUR (polyuréthanne, indicatif 11Y)
Isolation des conducteurs PETP (polyesteraphtalate, indicatif 12Y)
Capacité
Câble moteur
inférieure à 150 pF/m
Câble rétroaction inférieure à 120 pF/m
Câbles moteur d’une longueur supérieure à 25 m, uniquement avec l’inductance
moteur 3YL.

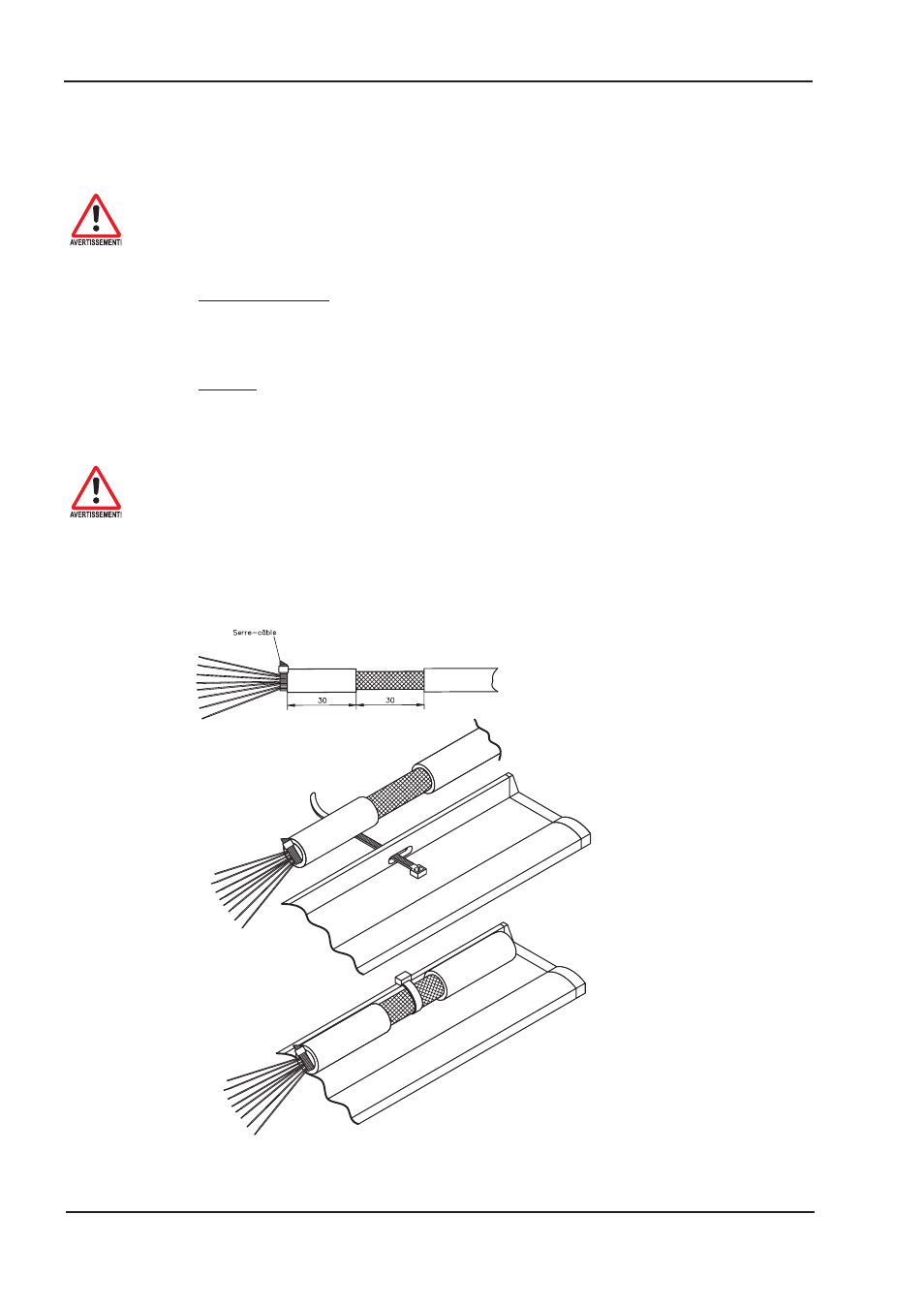

8.3.3 Raccord de protection sur la platine avant
42 AX 2001...2020 Manuel du Produit
Installation électrique
07/2007
BECKHOFF
AX2000
AX2000
Retirez la gaine extérieure du câble et la
tresse de blindage à la longueur de con-
ducteur voulue. Mettez des courts-cir-
cuits aux conducteurs à l'aide d'une
bride de fixation.
Retirez la gaine extérieure du conduc-
teur à une longueur d'environ 30 mm
sans endommager la tresse de blin-
dage.
Faîtes passer une bride de fixation à
travers la fente du rail de protection
(platine avant) du variateur.
Fixez solidement la tresse de blindage
du câble avec la bride de fixation au rail
de protection.
