8.11.2 Codeur Sinus 5V avec BISS (X1)

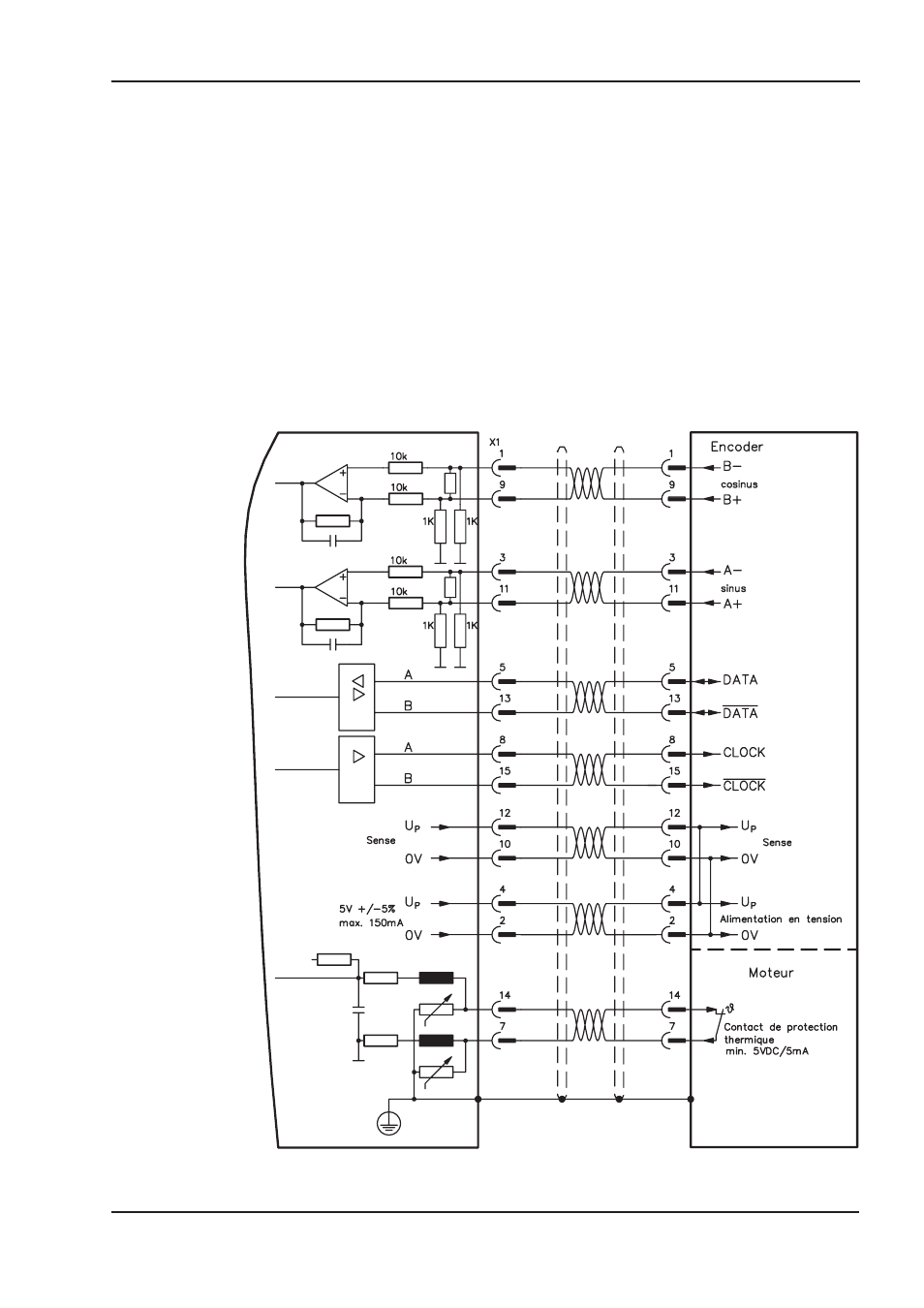

Branchement de codeurs sinus-cosinus monotours ou multitours (5 V) avec interface BISS en tant
qu’appareil de rétroaction (version 6.68 du micrologiciel ou ultérieure). Les paramètres enregistrés
dans l’EEPROM du codeur sont lus lors de la connexion du servoamplificateur ; l’utilisation des sig-
naux sinus et cosinus a lieu par la suite.
Le contact de protection thermique dans le moteur est raccordé via le câble de codeur au AX2000
et c'est là qu'il y est traité. Tous les signaux sont connectés à notre câble de raccordement du
codeur confectionné.
Même les types de codeurs ayant une intensité de courant supérieure à 150 mA peuvent être rac-
cordés via notre alimentation en tension externe accrue (
ð p. 111). Pour les codeurs sans résis-
tance de terminaison intégrée, nous proposons un adaptateur de terminaison en option ( ð p. 111).
Si une longueur de câble de plus de 50 m est prévue, consulter notre département Applications.
Fréquence limite (sin, cos): 250 kHz
FBTYPE: 20
