BECKHOFF AX2000 - Manuel (Page 62)

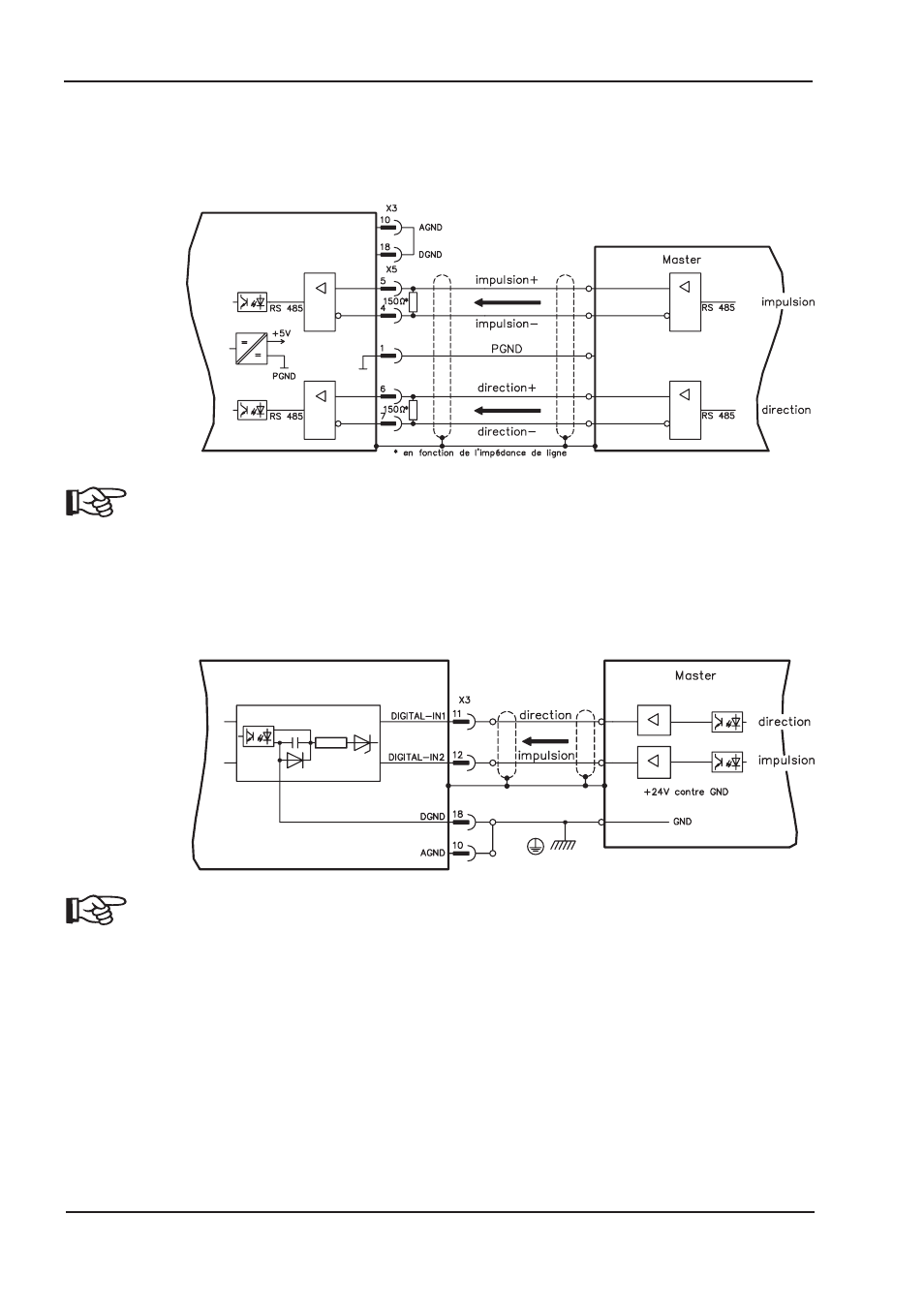

8.12.5.1 Connexion impulse/direction 5V (X5)
Connexion du variateur à une commande (échelle 5V) de moteur pas à pas. Pour connecter le
fiche SubD X5 est utilisée.
Limite de fréquence: 1.5 MHz
L'AGND et la DGND (connecteur X3) doivent être pontées !
8.12.5.2 Connexion impulse/direction 24V (X3)
Connexion du variateur à une commande (échelle 24V) de moteur pas à pas. Pour connecter les
entrées numériques DIGITAL-IN 1 et 2 (connecteur X3) sont utilisées.
Limite de fréquence: 250 kHz
L'AGND et la DGND (connecteur X3) doivent être pontées !
62 AX 2001...2020 Manuel du Produit
Installation électrique
07/2007
