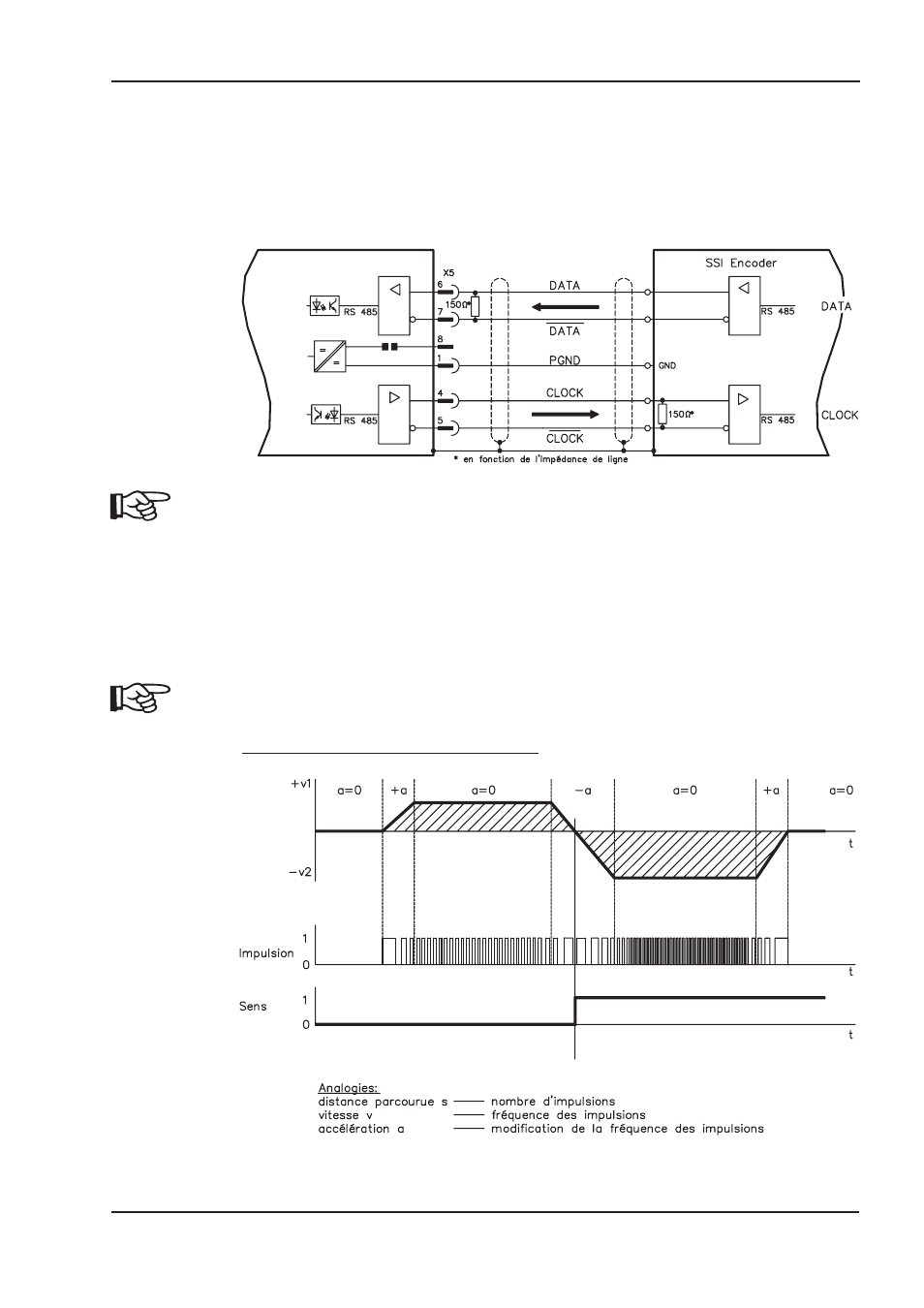

8.12.4 Connexion de codeur SSI (X5)
Vous pouvez connecter le variateurs AX2000 comme esclave après un codeur absolu synchrone
sérielle (SSI, maître-esclave). Pour connecter le fiche SubD X5 est utilisée. Si vous avez des que-
stions sur l’alimentation en tension du codeur et pour une longueur de câble prévue dépassant
50 m, veuillez contacter notre division des applications.
Fréquence limite: 1,5MHz
L'AGND et la DGND (connecteur X3) doivent être pontées !
8.12.5 Connexion aux commandes de moteur pas à pas (impulse/direction)
Vous pouvez raccorder le variateur à une commande de moteur pas à pas indépendante du con-
structeur. Le variateur est paramétré à l'aide du logiciel de commande. Le nombre de pas est régla-
ble; ainsi, le variateur peut être adapté aux signaux de sens d'impulsion de chaque commande de
moteur pas à pas. Divers messages peuvent être délivrés.
Considérez le seuil de fréquence! Le branchement d’un codeur ROD offre une
meilleure compatibilité électromagnétique.
Profil de vitesse avec diagramme de signaux - A.4.031.3/02
